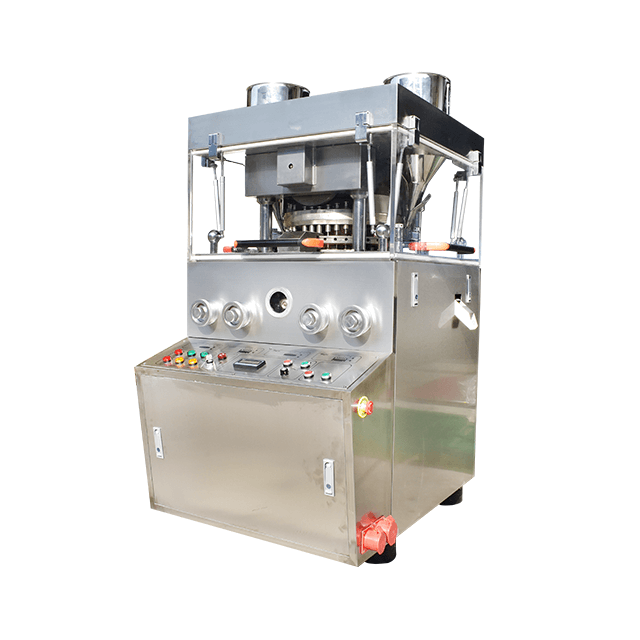

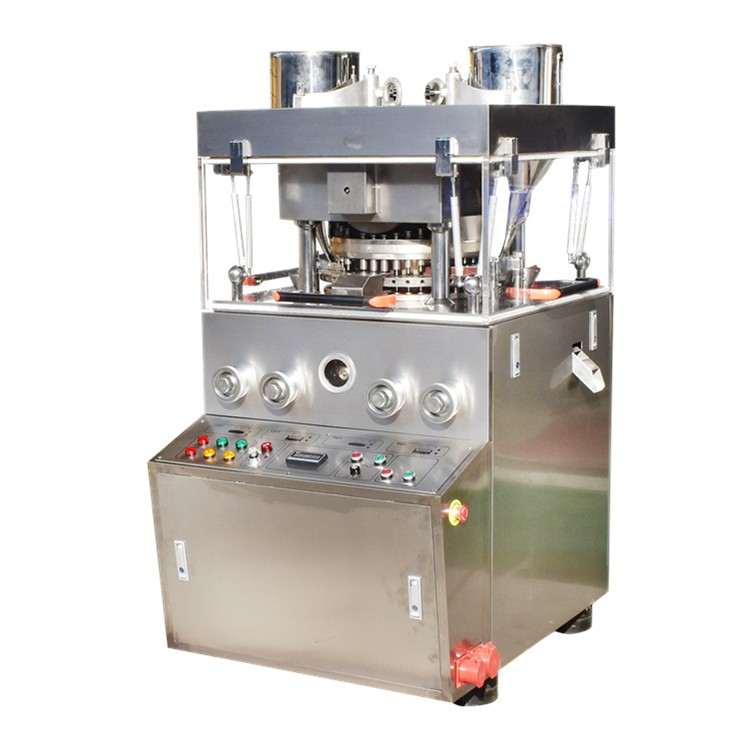

ZP-19D
회전식 태블릿 프레스
ZP420-19D
이 기계는 입상 원료를 원형 정제, 레터링 및 특수 모양의 2 색 정제로 압축하는 두 번 누르는 자동 회전 및 연속 정제 기계입니다.주로 제약 산업의 정제 생산에 사용되며 화학, 식품, 전자 및 기타 산업 기업에도 적합합니다.
주요 특징
1. 외부 커버는 모두 스테인레스 스틸로 마감되어 있으며 내부 테이블은 스테인레스 스틸로 제작되어 표면 광택을 유지하고 교차 오염을 방지할 수 있으며 GMP 요구 사항을 충족합니다.
2. 플렉시글라스 투시창이 장착되어 태블릿 상태를 볼 수 있고 측면 패널을 완전히 열 수 있어 내부 청소 및 유지 관리가 쉽습니다.
3. 모든 제어 장치와 조작 요소가 잘 배치되어 있습니다.
4. 주파수 변환 속도 조절 장치는 전기 속도 조절에 사용되며 작동이 쉽고 회전이 안정적이며 안전하고 정확합니다.
5. 과부하 보호 장치가 장착되어 압력이 과부하되면 자동으로 멈출 수 있습니다.
6. 터치키와 화면표시를 활용한 메카트로닉스를 구현한다.
7. 턴테이블 상단의 반자동 윤활 장치와 플렉시글래스 방진 장치를 가장 먼저 사용해 보세요.
8. 변속기 시스템은 독립된 구성품인 메인 엔진 아래의 오일 탱크에 밀봉되어 있습니다.
안전하게 분리되어 상호 오염이 없으며 변속기 부분이 오일 풀에 담가있어 열과 마모가 쉽습니다.
9. 압축실의 먼지를 흡수할 수 있는 분말 흡입 장치가 장착되어 있습니다.
10. 상부 레일, 피더, 호퍼, 전송 웜, 분말 측정 장치 등과 같은 마모 부품은 ZP33 제품과 공통 구조를 가지고 있어 표준화, 일반화 및 일련번호화에 도움이 됩니다.
주요 기술 매개변수
모델 | ZP420-19D |
펀치 번호 | 19 |
최대.압력(Kn) | 120 |
최대.프레스 직경(mm) | 40 |
최대.채우기 깊이(mm) | 30 |
최대 정제 두께(mm) | 15 |
턴테이블 속도(R/M) | 0-20 |
생산능력(정/시간) | 1색 450002색22500 |
모터 출력(kW) | 5.5 |
치수(mm) | 1250×980×1650 |
전체 중량(kg) | 1850 |
주요 전기 구성 목록
이름 | 모델 | 제조업체 |
모터 | 5.5千瓦/6级 | 상하이 헝리에 |
인버터 | 부품 번호 132F0028 | 댄포스, 덴마크 |
접촉기 | 3TB40-22-0X | 지멘스 |
계전기 | MY4N-J24VDC | 옴론 |
열 릴레이 | JR36B-20 | 상하이 화통 |
형광등 자기 안정기 | BPL9W220VB2SC | 필립스 |
소형 3상 차단기 | D247-63 | 상하이 화통 |
비상 정지 스위치 | AR22V2R-11R | 후지, 일본 |
키 스위치 | AR22JR-3A11A | 후지, 일본 |
표시 등 | DR22E3L-E4G | 후지, 일본 |
리미트 스위치 | LX19-001 | 상하이 화통 |
환풍기 | FK3321.100 | 상하이 레이푸 전기 |
제어 버튼 | 레이7 | 상하이 화통 |
카운터 | 기계 40:1×19와의 매칭 예 | 상하이 핸드휠 혁명 측정기 공장 |
측심기 | AD16-22SM/R | 상하이 제2공업전기공장 |
단자대 | TD1530/구리 -10 | 상하이 신퉁 |
기계 재료 목록
이름 | 재료 | 표면열처리 경도 |
턴테이블 | 1QT500-7주철제조（표준구성） 245#경질 크롬 도금 강철(옵션) 3SS304스테인리스 강판(옵션) | 아니요 |
센터 샤프트 및 드라이브 샤프트 재료 | GB/T3077-1999 지정 40CrMedium 탄소 합금 구조용 강철 | 아니요 |
메인 드라이브 웜기어 | GB/T1176-1987 지정 ZQSn10-1Tin 청동 | 표면 열처리 경도는 HRC45-48입니다. |
웜 웜기어 | GB/T3077-1999지정 40Cr 중간 탄소 합금 구조 | 표면 열처리 경도는 HRC45-48입니다. |
압력 휠 | GB/T1222-1984 지정 GCR15고탄소 크롬 베어링강 | 외부의 열처리 경도 압력 롤러의 표면은 HRC60-62입니다. |
철도 가이드 | usdGB/T1222-1984 지정 GCr15고탄소 크롬 베어링강 | 표면열처리 펀치와 접촉하는 강철 가이드 레일의 경도는 HRC58-62입니다. |
공급기 | 주석 청동 ZQSn6-6-3, 크롬 도금 | 아니요 |
책상 중앙 그릇 | GB9439-1998 이상 지정된 HT200cast 철 | 아니요 |
주재료 | GB9439-1998 지정된 HT200 Cast 이상 철 제조 | 아니요 |
홉 따는 기계 | 스테인리스강(OCr18Ni9) | 아니요 |
패널 인클로저 | 스테인리스강(OCr18Ni9) | 아니요 |
상부 압력 롤러 프레임 커버 | 스테인리스강(OCr18Ni9) | 아니요 |
