꿀 충전 라인
XINGLE

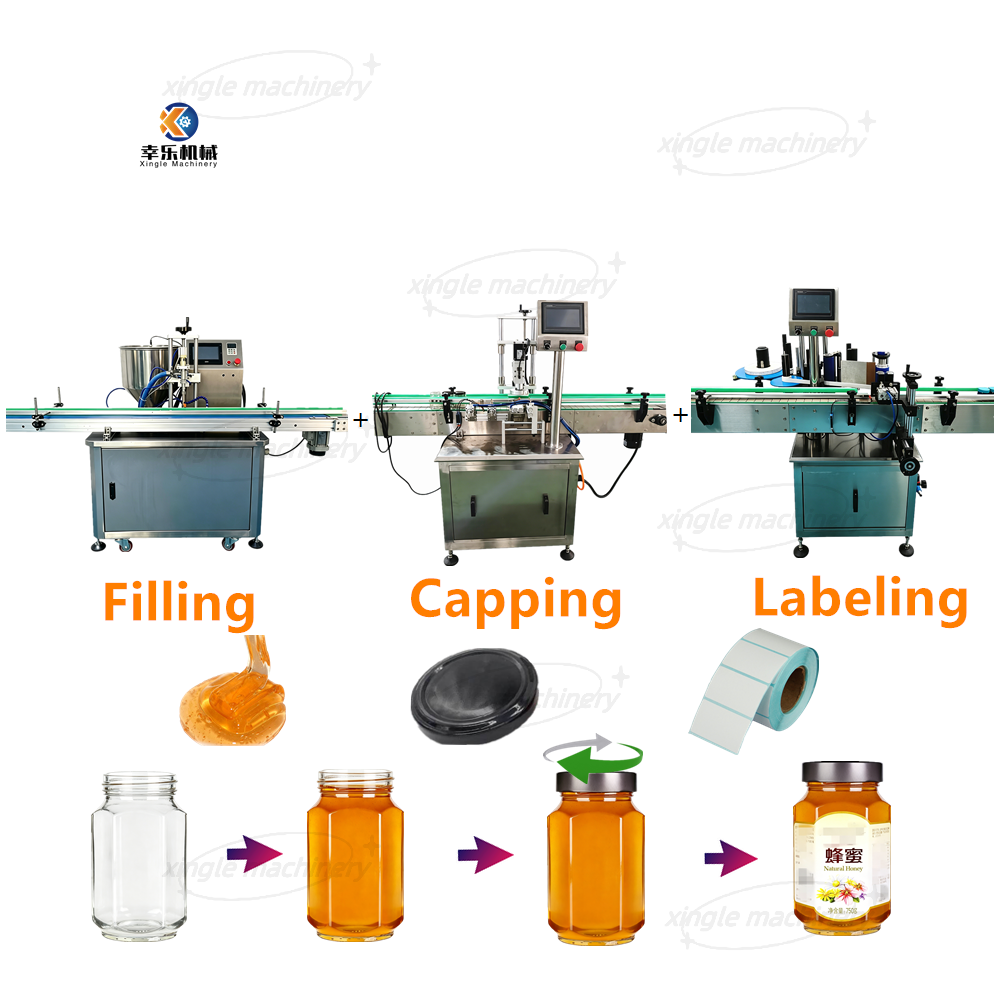

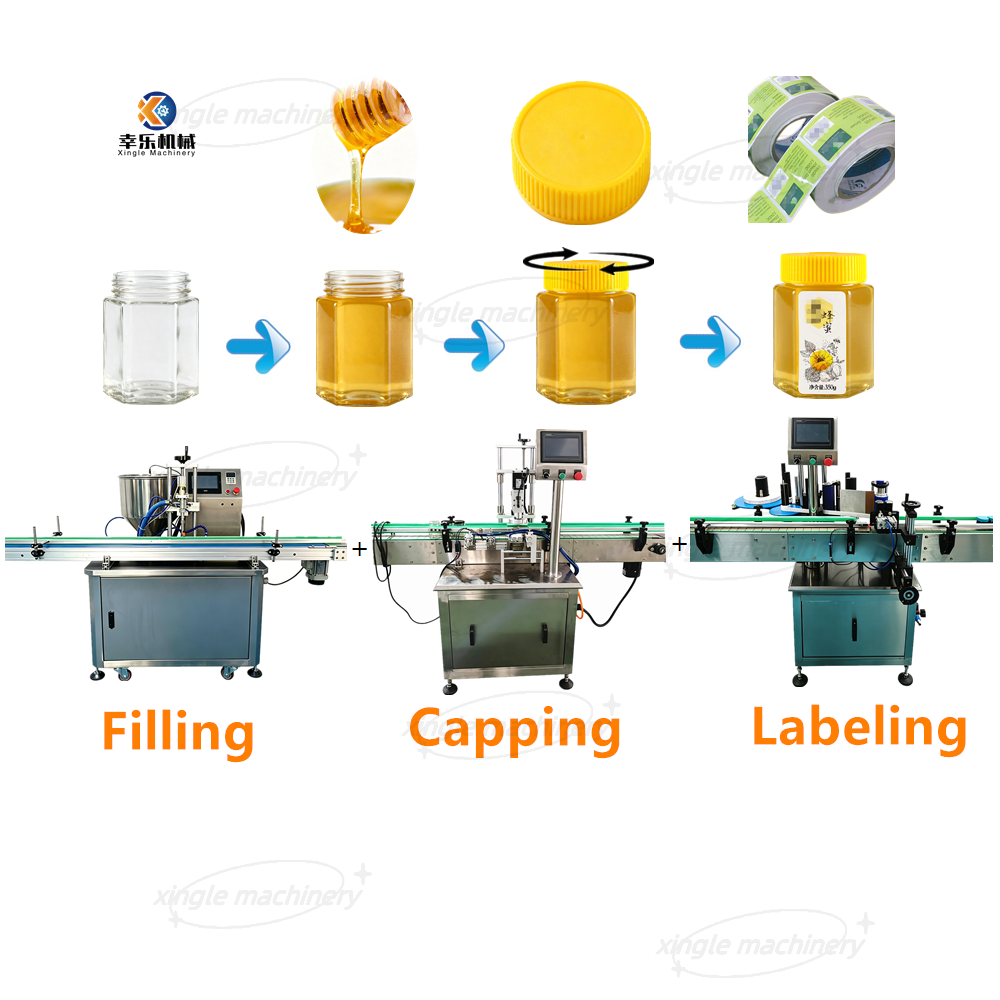

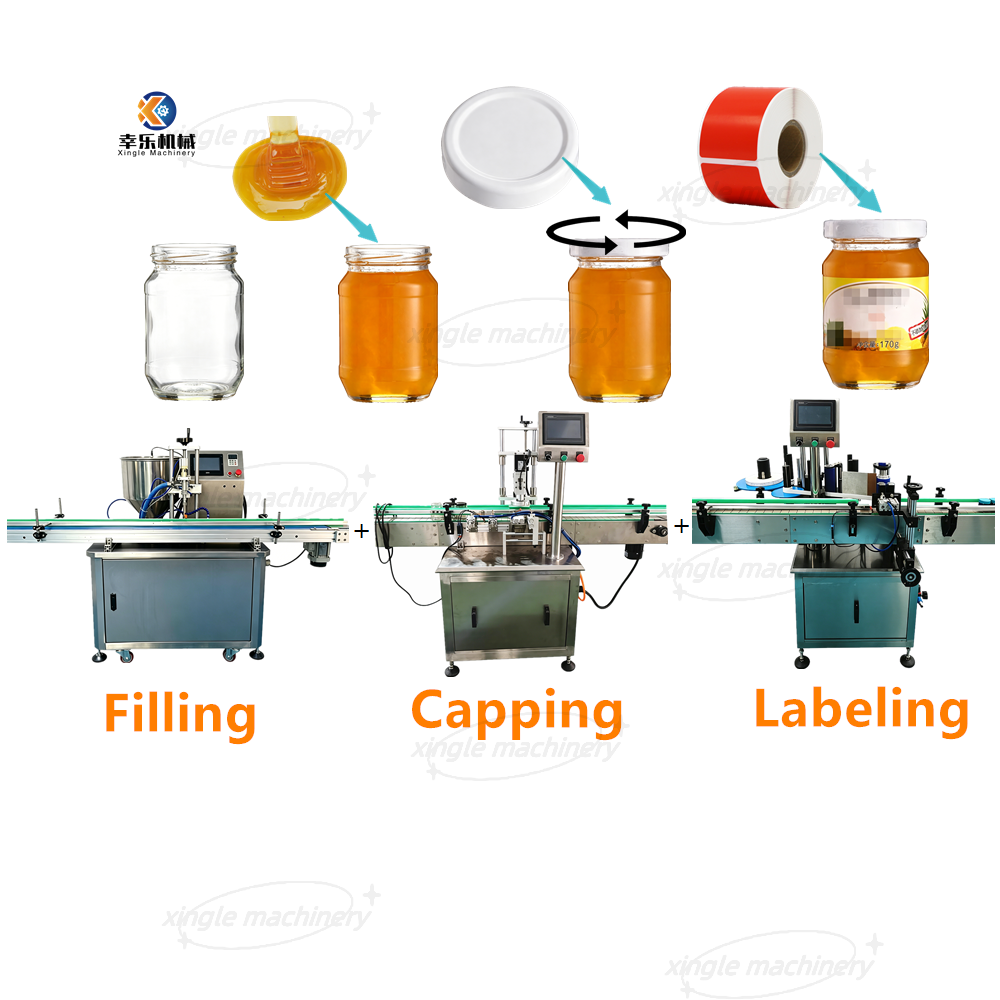

완전 자동 꿀 충전 생산 라인은 자동 단일 헤드 기어 펌프 충전 기계, 자동 서보 조 캡핑 기계 및 완전 자동 원형/육각형 병 자체 접착 라벨링 기계의 세 가지 핵심 장비 장치로 구성됩니다. 꿀, 시럽, 페이스트와 같은 고점도 재료의 정량 충전을 위해 특별히 설계된 이 생산 라인은 서보 구동 기어 펌프 충전 기술과 PLC 제어 시스템을 사용하여 완전 자동화된 충전, 캡핑 및 라벨링 프로세스를 달성합니다. 식품, 제약, 생활화학 산업에서 널리 사용됩니다.
단순화된 작업 프로세스
자동 병 공급 – 빈 병을 컨베이어에 올려 앞으로 운반합니다. 광섬유 센서는 각 병이 충전 노즐 아래에 도달하는 것을 감지합니다.
서보 기어 펌프 충전 – 감지 시 센서는 정밀 정량 충전을 위해 서보 모터를 작동시켜 기어 펌프를 구동합니다. 충전량은 터치스크린 HMI를 통해 사전 설정되며, 설정된 양에 도달하면 최대 ±1%의 정확도로 충전이 자동으로 중지됩니다.
병 정지 및 해제 – 동시에 센서는 공압 실린더에 신호를 보내 충전 중에 병을 확장하고 제자리에 고정시킵니다. 충전이 완료된 후 실린더는 수축되어 지속적인 운반을 위해 병을 분리합니다.
자동 서보 캡핑 – 병이 캡핑 스테이션으로 이동합니다. 여기서 서보 구동형 3조 실린더가 조정 가능한 토크로 캡을 적용하여 다양한 캡 크기에 걸쳐 높은 통과율을 보장합니다.
자동 라벨링 – 마지막으로 자가 접착식 라벨링 기계는 탄성 압력 벨트를 사용하여 전체 또는 절반 포장 라벨을 부착합니다. 광전 추적 시스템은 라벨 누락을 방지하고 낭비를 줄입니다.
| 장비 | 핵심 장점 |

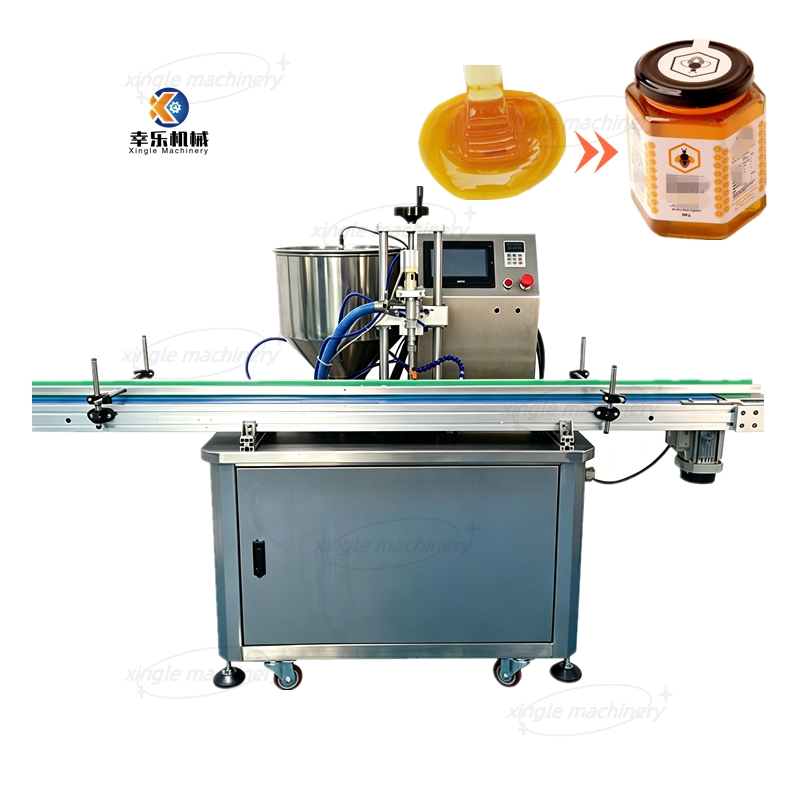

| 자동 단일 헤드 기어 펌프 필러 | • 기어 펌프 충진 방법 – 넓은 충진 범위, 높은 정확도, 쉬운 용량 조절 • 액체, 반유체, 페이스트 및 기타 점성 재료에 적합 • 모든 구성 요소는 클램프 피팅을 통해 연결 – 잦은 제품 교체 및 청소 요구 사항에 적합 • 세계적으로 유명한 전기 및 공압 구성 요소 활용 – 낮은 고장률, 안정적이고 신뢰할 수 있는 성능, 긴 서비스 수명 • 모든 재료 접촉 부품은 스테인리스강으로 제작됨 – 부식 방지, 분해 및 청소가 용이하고 위생 표준 준수 |

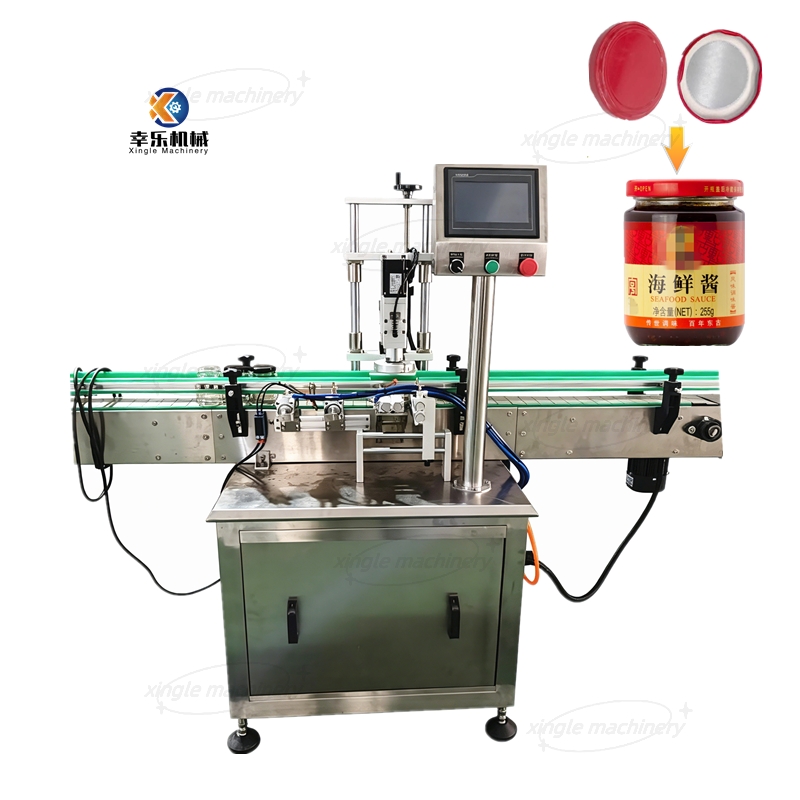

| 자동 서보 조 캐퍼 | • 조절 가능한 토크를 갖춘 서보 모터 구동 – 높은 캡핑 품질 보장 • 쉽게 조절 가능한 턱 폭 및 높이 – 다양한 병 뚜껑 크기 수용 • 완전 자동화된 생산을 위해 자동 캡 분류기/공급기와 결합 가능 |

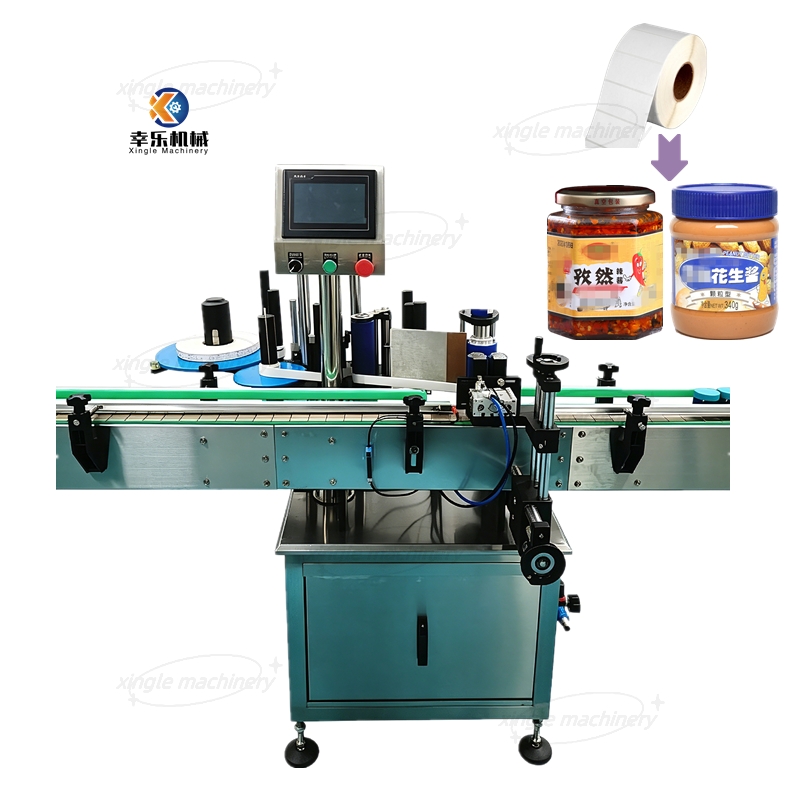

| 전자동 원형/육각형 병 라벨러 | • 제약, 식품 및 일일 화학 산업에서 둥근 병에 접착식 라벨링을 하는 데 적합합니다. • 완전 포장 또는 반포장 라벨링 지원 – 매끄럽고 주름이 없는 적용 • 자동 병 분리 기능 내장 – 독립형 장치로 작동하거나 생산 라인에 통합 가능 • 자동 광전 추적 – 라벨링 누락 방지 및 라벨 낭비 제거 |
| 사양 | 세부 |
| 채우는 방법 | 서보 구동 기어 펌프 |
| 채우는 정확도 | ±1% |
| 제어 시스템 | PLC + 터치스크린 HMI |
| 적용 가능한 재료 | 액체, 반유체, 페이스트, 점성 제품 |
| 재료 접촉 부품 | 스테인레스 스틸(부식 방지, 위생 등급) |
| 캡핑 방법 | 서보 구동식 조(Jaw)형 캡핑 |
| 라벨링 방법 | 자동 접착 라벨 부착 |
이 생산 라인은 다음을 포함하되 이에 국한되지 않는 고점도 액체 또는 반유체 제품의 자동 충전 및 포장을 위해 특별히 설계되었습니다.
꿀과 시럽
토마토 페이스트와 소스
샴푸 및 액체 비누
식용유
크림, 젤, 기타 반고체 페이스트
완전 통합 자동화 – 충전부터 캡핑, 라벨링까지 원활한 자재 처리로 인건비를 대폭 절감합니다.
서보 정밀 충전 – 서보 드라이브와 결합된 기어 펌프는 손쉬운 패널 조정으로 정확하고 일관된 투여를 보장합니다.
위생적인 디자인 – 신속한 분해와 철저한 세척을 위한 클램프 연결부가 있는 스테인리스 스틸 구조 – 잦은 제품 교체에 이상적
견고하고 신뢰할 수 있음 – 국제적으로 인정받는 브랜드의 핵심 구성 요소를 사용하여 가동 중지 시간을 최소화하면서 장기적으로 안정적인 작동을 보장합니다.
