액체 충전 기계는 식품, 음료, 제약, 화장품 및 화학 포장과 같은 산업에서 널리 사용됩니다. 제품이 물, 시럽, 오일, 세제, 로션, 샴푸 등 무엇이든 충전 기계의 목표는 동일합니다. 제어된 양의 액체를 각 용기에 정확하고 효율적이며 일관되게 전달하는 것입니다.
그러나 모든 충전 기계가 동일한 방식으로 작동하는 것은 아닙니다. 제품마다 흐름 특성이 다르며 생산 라인에 따라 속도, 정확성 및 위생 요구 사항이 다릅니다. 그렇기 때문에 생산 라인에 적합한 장비를 선택하기 전에 액체 충전 기계의 작동 원리를 이해하는 것이 중요합니다.
이 가이드에서는 액체 충전 기계의 작동 방식, 기본 충전 프로세스, 관련 주요 구성 요소, 다양한 충전 원리 및 충전 정확도에 영향을 미치는 요소에 대해 설명합니다.
액체 충전 기계의 작동 방식을 이해하려면 다음 핵심 사항에 집중하십시오.
액체 충전 기계는 제품이 저장 탱크에서 컨테이너로 이동하는 방식을 제어합니다.
작동 원리는 중력, 피스톤, 펌프, 오버플로 또는 순중량 충전과 같은 충전 방법에 따라 다릅니다.
충전 정확도는 제품, 기계 설계, 설정 및 작동 조건에 의해 영향을 받습니다.
이러한 기본 사항을 이해하면 올바른 기계를 선택하고 충진 일관성을 개선하며 생산 문제를 줄이는 데 도움이 될 수 있습니다.
액체 충전 기계의 작동 원리는 개념이 간단합니다. 기계는 제어된 충전 방법을 사용하여 제품 공급원에서 용기로 특정 양의 액체를 옮깁니다.
실제로 이 프로세스에는 여러 가지 조정된 단계가 포함됩니다. 기계는 용기를 감지하고, 올바르게 배치하고, 제품의 흐름을 제어하고, 적절한 순간에 충전을 중지하고, 채워진 용기를 다음 포장 단계로 이동해야 합니다.
기계 유형에 따라 충전은 다음을 통해 제어될 수 있습니다.
용량
액위
압력
Time
무게
예를 들어, 피스톤 충전 기계는 피스톤 실린더를 사용하여 측정된 용량을 분배함으로써 제품을 제어하는 반면 순 중량 충전 기계는 계량 센서를 사용하여 목표 중량에 도달하면 충전을 중지합니다.
기본적으로 작동 원리는 세 가지 기능을 기반으로 합니다.
제품 공급
볼륨 또는 수량 제어
용기 내로 정확한 배출

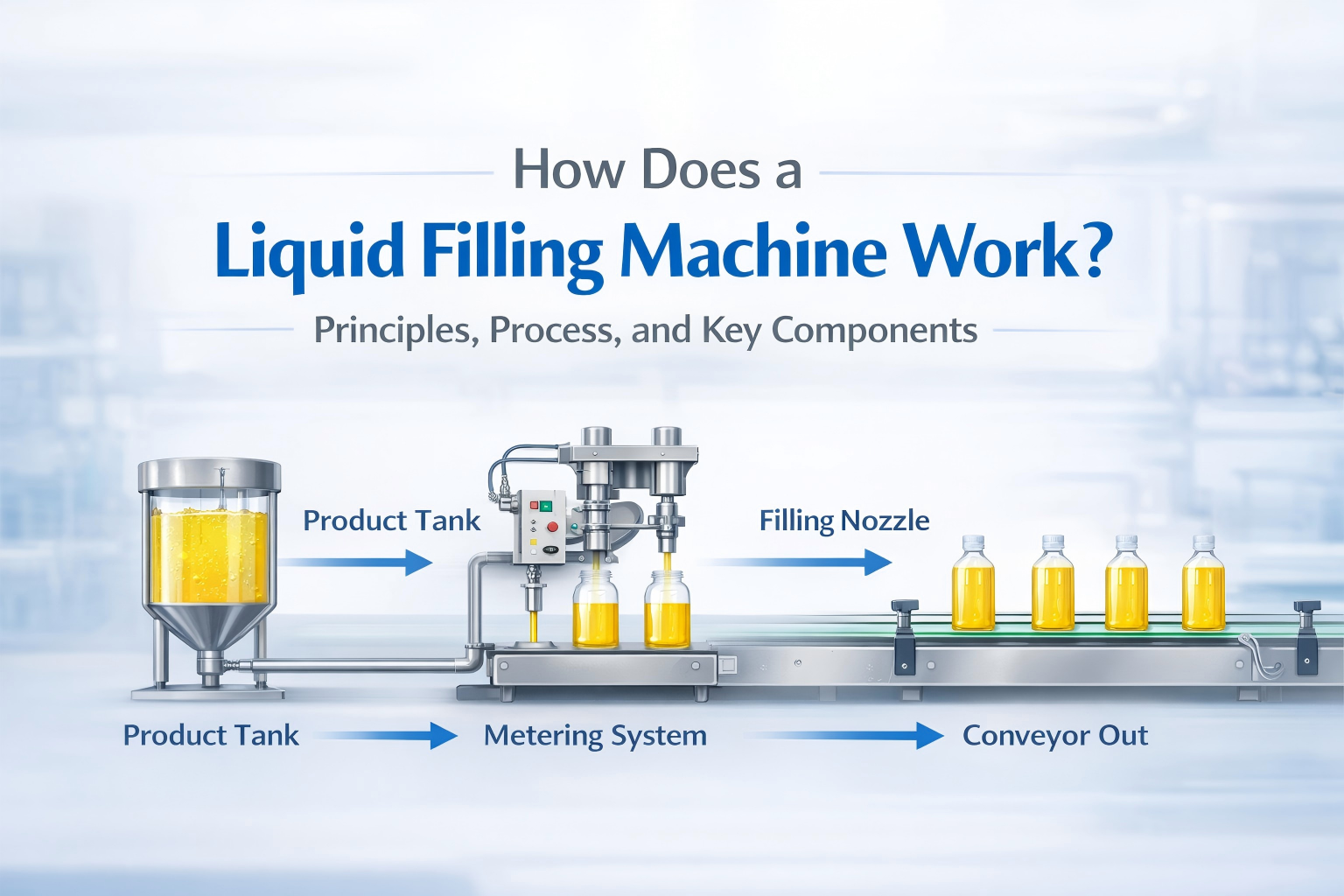

기계 설계는 다양하지만 대부분의 액체 충전 시스템은 유사한 생산 순서를 따릅니다.
빈 병이나 용기는 수동으로 또는 컨베이어를 통해 충전 기계에 공급됩니다. 자동 라인에서 이 단계는 일반적으로 병 스크램블러 또는 컨베이어 시스템에 연결됩니다.
기계는 충전 노즐 아래에 각 병을 배치합니다. 센서 또는 기계적 가이드는 채우기가 시작되기 전에 용기가 올바르게 정렬되었는지 확인하는 데 도움이 됩니다.
액체 제품은 탱크, 호퍼 또는 저장 용기에서 파이프나 펌프를 통해 충전 시스템으로 이송됩니다.
기계는 채워질 액체의 양을 측정합니다. 이는 피스톤 변위, 펌프 회전, 시간 제한 흐름, 오버플로 수준 또는 계량 제어를 통해 수행될 수 있습니다.
충전 노즐은 제품을 용기에 분배합니다. 액체에 따라 노즐은 물이 떨어지거나 튀거나 거품이 발생하는 것을 줄이도록 설계될 수 있습니다.
목표 부피, 레벨 또는 중량에 도달하면 기계는 액체의 흐름을 중단합니다.
채워진 용기는 캡핑, 라벨링, 유도 밀봉 또는 상자 포장과 같은 다음 단계로 이동합니다.
액체 충전 기계는 함께 작동하는 몇 가지 주요 구성 요소에 따라 달라집니다. 각 부품은 성능, 속도, 정확성을 채우는 역할을 합니다.
| 구성요소 | 기능 |
|---|---|
| 제품 탱크 또는 호퍼 | 채우기 전에 액체를 저장합니다. |
| 펌프 또는 피스톤 시스템 | 액체를 이동하고 계량합니다. |
| 충전 노즐 | 용기에 액체를 분배합니다. |
| 밸브 | 제품 흐름을 켜고 끄는 것을 제어합니다. |
| 센서 | 병, 위치 또는 채우기 상태를 감지합니다. |
| 컨베이어 시스템 | 기계를 통해 병을 이동합니다. |
| PLC / 제어판 | 기계 설정 및 작동을 제어합니다. |
| 프레임 및 지지 구조 | 기계 구성요소를 안전하게 고정합니다. |
이곳은 액체가 용기로 옮겨지기 전에 저장되는 곳입니다. 일부 시스템에서는 탱크에 압력이 가해지거나 레벨 제어 장치가 장착됩니다.
이것은 기계의 가장 중요한 부분 중 하나입니다. 제품이 어떻게 움직이는지, 충전량을 어떻게 조절하는지를 결정합니다.
노즐은 액체를 병 안으로 보냅니다. 노즐 설계는 적하 방지 성능, 거품 제어 및 충전 속도에 영향을 미칠 수 있습니다.
밸브는 액체의 흐름을 조절하기 위해 열리고 닫힙니다. 밸브가 마모되거나 제대로 일치하지 않으면 누출이 발생하거나 충전이 부정확해질 수 있습니다.
센서는 병 존재 여부, 위치 지정 및 기타 작동 조건을 감지하는 데 사용됩니다. 자동생산에서는 정확한 검출이 필수적입니다.
자동 시스템에서 컨베이어는 용기를 충전 영역을 거쳐 다음 포장 단계로 운반합니다.
제어 시스템을 통해 작업자는 충전량, 속도, 타이밍 및 기계 매개변수를 조정할 수 있습니다. 최신 기계에서는 다양한 병 크기와 제품에 대한 레시피도 저장할 수 있습니다.
다양한 충전 기계는 제품 및 생산 요구 사항에 따라 서로 다른 원리를 사용합니다.
중력 충전은 더 높은 제품 탱크에서 병으로 액체가 자연스럽게 흐르는 방식에 의존합니다.
작동 방식:
액체는 충전 노즐 위에 저장됩니다.
밸브가 열립니다
중력에 의해 제품이 아래로 흘러내림
목표 볼륨 또는 시간 지정 사이클이 완료되면 흐름이 중지됩니다.
가장 적합한 대상:
물
얇은 액체
저점도 제품
피스톤 충전은 피스톤을 사용하여 측정된 양의 제품을 실린더에 넣은 다음 병에 밀어 넣습니다.
작동 방식:
피스톤이 후퇴하여 제품을 끌어당깁니다.
피스톤이 앞으로 움직인다
측정된 제품이 노즐을 통해 토출됩니다.
각 병마다 주기가 반복됩니다.
가장 적합한 대상:
시럽
꿀
샴푸
크림
소스
펌프 충전은 펌프를 사용하여 제품을 탱크에서 노즐로 이동합니다.
작동 방식:
펌프가 시동되어 제품을 이송합니다.
기계는 시간, 펄스 수 또는 회전으로 출력을 제어합니다.
설정값에 도달하면 충전이 중지됩니다.
가장 적합한 대상:
물
기름
세정제
외용 물약
중간 점도 액체
오버플로 충전은 모든 병의 눈에 보이는 충전 수준이 동일해야 할 때 사용됩니다.
작동 방식:
제품이 병 안으로 흘러 들어갑니다.
과잉 액체는 오버플로 경로를 통해 반환됩니다.
눈에 보이는 충전 수준은 병 전체에서 일관되게 유지됩니다.
가장 적합한 대상:
투명한 병
물과 같은 액체
선반 외관이 중요한 제품
순중량 충진은 계량 시스템을 사용하여 충진량을 제어합니다.
작동 방식:
병이 저울 위에 놓입니다.
제품이 병 안으로 흘러 들어갑니다.
기계는 실시간으로 무게를 모니터링합니다.
목표 중량에 도달하면 충전이 중지됩니다.
가장 적합한 대상:
식용유
화학액체
중량별로 판매되는 고부가가치 제품
충전 정확도는 액체 충전 기계의 가장 중요한 성능 지표 중 하나입니다. 아무리 좋은 기계라도 작동 조건이 제대로 제어되지 않으면 불안정한 결과가 나올 수 있습니다.
액체 점도
걸쭉하거나 묽은 액체는 서로 다르게 흐르며 다른 충전 방법이 필요할 수 있습니다.
온도 변화
온도는 특히 오일, 시럽, 젤, 크림의 제품 점도를 변화시킬 수 있습니다.
공기압 안정성
공압 시스템은 일관된 움직임을 유지하기 위해 안정적인 공기압이 필요합니다.
펌프 또는 피스톤 보정
잘못된 보정으로 인해 과충진 또는 과소충진이 발생할 수 있습니다.
밸브 상태
밸브가 마모되면 누출이 발생하거나 제품 흐름이 정확하게 중단되지 않을 수 있습니다.
노즐 설계
잘못된 노즐 선택으로 인해 물이 떨어지거나 거품이 생기거나 튀는 현상이 발생할 수 있습니다.
병 일관성
불규칙한 병 크기는 충전 위치와 모양에 영향을 미칠 수 있습니다.
기계 속도
너무 빠르게 작동하면 특히 거품이 많거나 점성이 있는 액체의 경우 일관성이 저하될 수 있습니다.
| 인자 충진 | 유형 |
|---|---|
| 점도 변화 | 일관되지 않은 볼륨 |
| 온도 변동 | 흐름 불안정 |
| 불량한 교정 | 과충진 또는 과소충진 |
| 밸브 마모 | 떨어지는 또는 누출 |
| 잘못된 노즐 | 거품, 튀김, 느린 충전 |
| 컨베이어 정렬 불량 | 병 위치 오류 |
기계가 자동인지 반자동인지에 따라 작업 과정도 달라집니다.
| 에 대한 가능한 영향 | 작동 방식 | 적합 |
|---|---|---|
| 반자동 액체 충전 기계 | 작업자가 수동으로 병을 배치하고, 충전을 시작하고, 채워진 병을 제거합니다. | 소규모 배치, 유연한 생산, 더 낮은 예산 |
| 자동 액체 충전 기계 | 병은 컨베이어에 의해 자동으로 이동하고, 충전 주기는 기계에 의해 제어되며, 출력은 지속적입니다. | 중대형 생산, 라인 통합, 효율성 향상 |
반자동 설정에서:
교환원이 병을 놓는다
작업자는 스위치나 페달로 충전 사이클을 시작합니다.
기계가 용기를 채웁니다.
운영자가 병을 제거합니다.
이는 소규모 작업과 빈번한 제품 변경에 적합합니다.
자동 설정에서:
병이 자동으로 제자리로 이동합니다.
센서가 병 존재 여부를 감지합니다.
채우기가 자동으로 시작됩니다.
채워진 병은 캡핑 또는 라벨링으로 직접 이동됩니다.
이는 고출력 생산에 더 효율적이며 노동 의존도를 줄입니다.
액체 충전 기계의 작동 원리를 이해하면 일반적인 작동 문제를 식별하는 데도 도움이 됩니다.
부정확한 충전량
교정 불량, 불안정한 점도 또는 계량 부품 마모로 인해 발생할 수 있습니다.
충진 후 물이 떨어지는 현상
종종 노즐 설계, 밸브 마모 또는 제품 스트링과 관련됨
충전 중 거품 발생
일반적으로 충전 속도가 너무 높거나 노즐 위치가 적합하지 않을 때 발생합니다.
병 정렬 불량
컨베이어 문제, 가이드 레일 문제 또는 센서 오류로 인해 발생
노즐 막힘 점성이
있는 제품, 잔여물 축적 또는 불충분한 청소로 인해 발생할 수 있습니다.
기계가 시작되지 않음
전기 문제, 비상 정지 활성화 또는 공기 공급 문제로 인해 발생할 수 있음
공기 공급 및 전원 상태 확인
충전 노즐 및 밸브 검사
제품 점도 및 온도 확인
채우기 설정을 재보정하세요.
병 위치 및 센서 감지 확인
제품 접촉 부분을 정기적으로 청소하십시오.
그렇다면 액체 충전 기계는 어떻게 작동합니까? 간단히 말해서, 제품 공급원에서 특정 양의 액체를 용기로 옮기기 위해 제어된 방법을 사용합니다. 정확한 작동 원리는 기계 유형, 제품 특성 및 충전 요구 사항에 따라 다릅니다.
중력, 피스톤, 펌프, 오버플로 및 순중량 충전 시스템은 모두 다르게 작동하지만 정확하고 안정적이며 효율적인 액체 포장이라는 동일한 목표를 공유합니다. 충전 공정은 탱크, 계량 시스템, 노즐, 밸브, 센서, 컨베이어 및 제어 시스템 간의 적절한 조정에 의존합니다.
충진 원리와 기계 성능에 영향을 미치는 요소를 이해하면 제품 및 생산 라인에 적합한 충진 솔루션을 선택하는 것이 훨씬 쉬워집니다.
제품 유형, 점도, 병 크기 및 생산 속도에 따라 액체 충전 기계를 선택하는 데 도움이 필요하십니까? 적합한 충전 솔루션 추천을 원하시면 당사에 문의하십시오 .
액체 충전 기계는 기계 설계 및 용도에 따라 부피, 시간, 압력, 레벨 또는 중량별로 충전을 제어할 수 있습니다.
피스톤 충전은 정확한 부피 제어를 제공하기 때문에 점성 액체에 사용되는 가장 일반적인 원리 중 하나입니다.
불안정한 충전 정확도는 점도 변화, 온도 변화, 밸브 마모, 보정 불량, 노즐 문제 또는 일관되지 않은 작동 조건으로 인해 발생할 수 있습니다.
중력 충전은 액체의 자연스러운 흐름을 사용하는 반면, 펌프 충전은 펌프 메커니즘을 사용하여 제품을 전달하고 제어합니다.
생산 요구에 따라 다릅니다. 자동 기계는 더 높은 생산량과 통합 라인에 더 적합한 반면, 반자동 기계는 더 작은 배치와 유연한 작업에 적합합니다.
가장 중요한 단일 구성 요소는 없지만 펌프 또는 피스톤 시스템, 노즐, 밸브 및 제어 시스템은 모두 충전 성능과 정확성에 큰 영향을 미칩니다.
