의약품 포장 공정에서는 오류가 발생할 여지가 전혀 없습니다. 장비 오류 또는 통합 병목 현상은 제품 무결성, 규정 준수 및 시장 가용성에 직접적인 영향을 미칩니다. 생산을 확장하려면 격리된 기계에서 응집력 있는 시스템으로 전환해야 하지만, 정밀 카운터부터 고속 상자 포장기에 이르기까지 광범위한 기계를 평가하면 상당한 자본 및 운영 위험이 발생합니다. 이 가이드는 포장 시스템의 필수 구성 요소를 분석하여 조달 및 엔지니어링 팀이 GMP 설계, 처리량 및 통합 기능을 기반으로 기계를 선정하는 데 도움이 되는 기술 평가 프레임워크를 제공합니다.

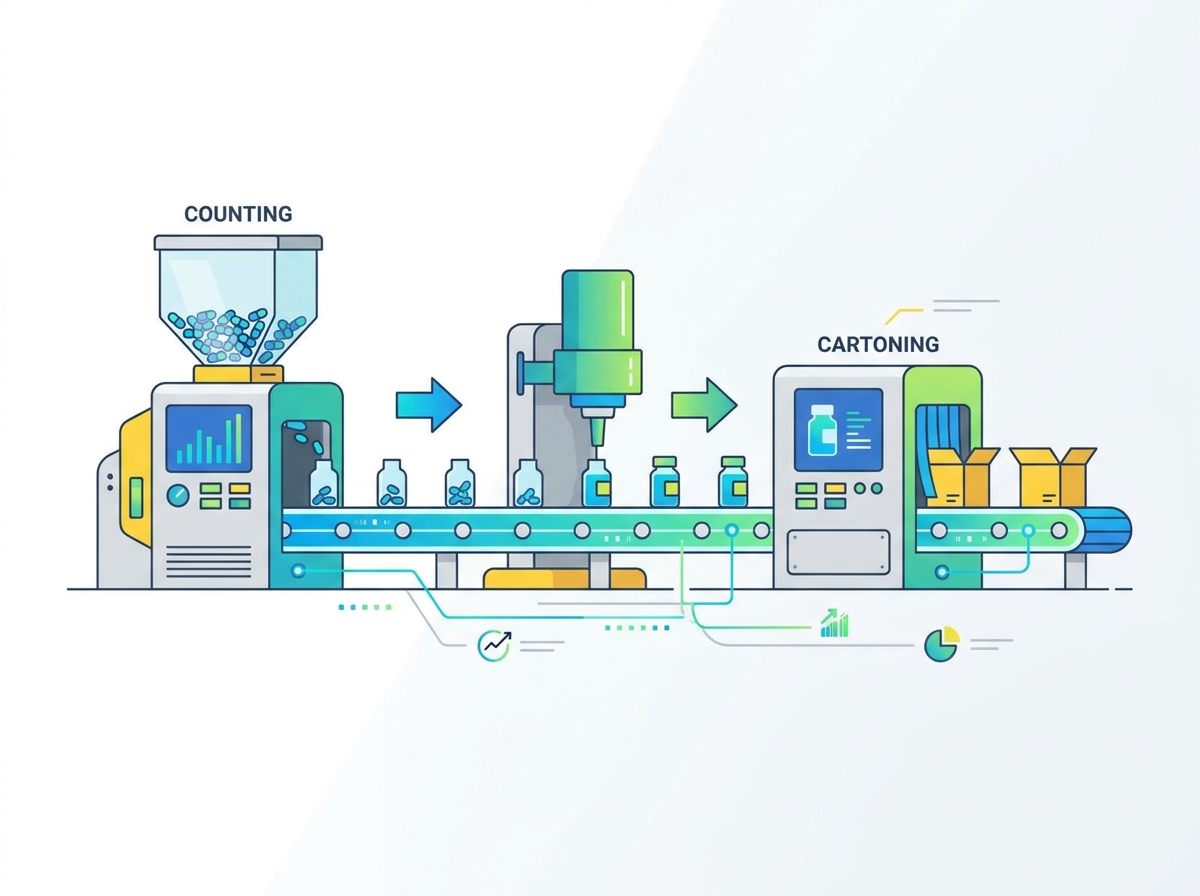

시스템 통합이 중요합니다. 완전한 포장 생산 라인을 구축하려면 1차 충진 단계와 2차 포장 단계 사이에 원활한 공압, 전기 및 소프트웨어(SCADA/MES) 호환성이 필요합니다.
규정 준수 드라이브 설계: 장비는 도구가 필요 없는 전환, 316L 스테인리스강 접촉 부품, FDA 21 CFR Part 11 준수 데이터 관리 등을 특징으로 하는 엄격한 GMP 표준을 충족해야 합니다.
포장 복잡성: 2차 포장에 따라 라인 속도가 결정되는 경우가 많습니다. 올바른 상자 포장 장비(수직, 수평 또는 상단 적재)를 선택하는 것은 기본 용기 유형(약병, 블리스터 또는 병)에 따라 크게 달라집니다.
작업 흐름을 이해하는 것은 라인 디자인의 첫 번째 단계입니다. 1차 포장과 2차 또는 3차 포장을 명확하게 구분해야 합니다. 1차 포장에는 직접적인 제품 접촉이 포함됩니다. 여기에는 계수, 채우기 및 블리스 터 포장이 포함됩니다. 2차 및 3차 포장은 외부 용기를 처리합니다. 여기에는 상자 포장, 묶음 및 케이스 포장이 포함됩니다. 이러한 구역의 물리적 분리는 클린룸 분류에 의해 요구되는 경우가 많으며 통과 메커니즘과 엄격한 환경 제어가 필요합니다.
기준 지표를 설정하면 성공적인 라인 통합이 보장됩니다. OEE(전체 장비 효율성)는 가용성, 성능 및 품질을 측정하는 주요 성공 기준입니다. 또한 설치 공간 제약과 시스템 간 동기화도 평가해야 합니다. 버퍼링 시스템 또는 어큐뮬레이터는 여기서 큰 역할을 합니다. 이는 한 기계의 사소한 결함으로 인해 전체 라인이 중단되는 것을 방지합니다. 필러와 카톤 상자 사이에 잘 설계된 어큐뮬레이터 테이블은 3~5분의 생산 시간을 흡수할 수 있으므로 작업자는 업스트림 충전 공정을 중단하지 않고도 다운스트림 걸림을 해결할 수 있습니다.
모듈식 시스템과 턴키 시스템 중에서 선택해야 합니다. 동급 최고의 개별 기계를 소싱하여 매우 구체적인 제품 유형에 특화된 성능을 제공합니다. 그러나 사전 통합된 단일 OEM으로부터 단일 소스 라인에는 통합 제어판, 표준화된 예비 부품, 공장 승인 테스트(FAT) 중 단일 책임 창구가 있는 경우가 많습니다. 전체 포장 생산 라인을 구매하면 통합 위험이 줄어듭니다.
시스템 접근 방식 | 장점 | 단점 | 최고의 응용 프로그램 |
|---|---|---|---|
모듈식(동종 최고) | 특정 작업에 대한 최대 성능; 고도로 사용자 정의 가능합니다. | 복잡한 통합; 여러 공급업체 인터페이스; 통신 오류의 위험이 더 높습니다. | 고유한 취급이 필요한 특수 제품(예: 복잡한 자동 주사기) |
턴키(단일 OEM) | 원활한 통합; 통합 HMI; 지원을 위한 단일 연락 창구. | 특정 개별 스테이션의 절대 최고 속도가 저하될 수 있습니다. | 신속한 배치가 필요한 표준 고형분 또는 액체 충전 라인. |
계산 정확도는 고형 용량 포장 성공을 정의합니다. 현대 기계는 광학 센서 기술을 사용합니다. 다중 채널 적외선 카운터는 떨어지는 제품을 감지하고 먼지를 무시합니다. 이 시스템은 고급 알고리즘을 사용하여 제품이 센서 창을 통과할 때 제품의 정확한 질량과 모양을 계산하여 깨진 정제나 겹쳐진 캡슐을 올바르게 식별하고 거부하도록 보장합니다. 오래되거나 단순한 시스템은 기계적 슬랫 카운팅 메커니즘을 사용하는데, 이는 견고하지만 다양한 제품 크기에 맞는 광범위한 형식 부품이 필요합니다.
엄격한 치수에 따라 이러한 기계를 평가하십시오. 100% 정확도를 목표로 합니다. 코팅되지 않은 정제의 경우 먼지 추출 기능은 협상할 수 없습니다. 먼지가 너무 많으면 광학 센서가 가려지고 잘못된 계산이 발생하기 때문입니다. 능동형 병 리젝션 시스템은 캐퍼로 진행하기 전에 잘못된 카운트를 잡아내야 합니다. 장비는 어려운 형식을 쉽게 처리해야 합니다. 여기에는 표준 광학 센서를 혼동시킬 수 있는 반투명 소프트젤과 지속적인 진공 추출이 필요한 먼지가 많은 정제가 포함됩니다.
액체 및 분말 기계는 바이알, 앰플, 주사기 및 병을 취급합니다. 응용 범위에 따라 기술이 결정됩니다. 펌프 유형을 제품 특성에 맞춰야 합니다. 무균 충전에는 무균 상태를 유지하기 위해 층류 공기 흐름과 격리기 통합을 엄격하게 준수해야 합니다.
연동 펌프는 전단에 민감한 액체 및 생물학적 제품에 가장 적합합니다. 제품을 튜브 내부에 보관하여 높은 멸균성을 보장하고 일회용 튜브 세트를 교체하는 것처럼 간단하게 전환할 수 있습니다. 피스톤 펌프는 점성 액체, 시럽 및 크림에 대해 높은 정밀도를 제공하며 스테인레스 스틸 실린더를 사용하여 정확한 용량을 구동합니다. 분말 충전은 정확한 충전 중량을 유지하기 위해 오거 시스템이나 진공 투여 휠에 의존하는 경우가 많으며, 응집을 방지하기 위해 정교한 먼지 제어 및 습도 관리가 필요합니다.
블리스 터 라인은 습기, 빛 및 오염으로부터 개별 선량을 보호합니다. 열성형 장비는 열을 사용하여 PVC, PVDC 또는 유사한 플라스틱에 구멍을 형성합니다. 이 방법은 비용 효율적이며 투명한 공동을 허용하여 육안 검사를 더 쉽게 만듭니다. 냉간 성형 장비는 기계적 압력을 사용하여 Alu/Alu 포일에 공동을 형성합니다. 냉간 성형은 습기와 산소에 대한 최대의 장벽 보호 기능을 제공하지만 더 큰 설치 공간이 필요하고 재료 평방 미터당 기포가 더 적습니다.
확장성은 밀봉 메커니즘에 따라 달라집니다. 압반 밀봉은 평판을 사용하며 간헐적으로 작동합니다. 이는 중간 속도와 복잡한 캐비티 모양에 적합하며 씰에 더 긴 체류 시간을 제공합니다. 회전식 씰링은 지속적인 동작을 위해 가열된 롤러를 사용합니다. 이는 고속 생산 요구 사항에 대한 표준으로, 빠른 처리량을 허용하지만 웹 재료의 정밀한 장력 제어가 필요합니다.
일단 채워지면 제품 무결성을 유지하기 위해 용기를 즉각적이고 안전하게 닫아야 합니다. 척 캐퍼는 캡을 잡고 회전력을 가해 개별 병에 대한 정밀한 토크 제어를 제공합니다. 스핀들 캐퍼는 병이 컨베이어 아래로 이동할 때 회전 디스크를 사용하여 캡을 조이는데, 이는 지속적인 고속 작업에 탁월합니다. 유도 실러는 전자기장을 사용하여 병 입구 전체에 밀봉 호일 밀봉을 적용하여 변조 증거를 제공하고 유통 기한을 연장합니다.
이 단계에서는 품질 관리 통합이 필수입니다. 토크 모니터링 시스템은 캡이 너무 느슨하지도(누출 위험도) 너무 빡빡하지도(환자가 열기 어렵도록) 보장합니다. 리젝트 메커니즘은 부적절하게 밀봉되거나 교차 스레드되거나 캡이 누락된 용기를 라인에서 즉시 제거해야 합니다. 이러한 리젝트 스테이션은 일반적으로 고속 공압 푸셔를 사용하여 품질 보증 검토를 위해 결함이 있는 병을 잠긴 용기로 전환합니다.
라벨링에는 규제적 중요성이 큽니다. 추적 및 일련번호 모듈을 라벨링 스테이션에 직접 통합해야 합니다. 열전사 또는 레이저 인쇄 엔진은 고유한 2D 데이터 매트릭스 코드, 로트 번호 및 만료 날짜를 적용합니다. 이러한 코드는 공급망 가시성과 위조 방지 규정 준수를 보장하므로 사이트 수준 MES 소프트웨어와의 원활한 통신이 필요합니다.
적용 정밀도는 라벨 품질을 결정합니다. 랩 어라운드 라벨링은 전동 벨트를 사용하여 라벨 웹에 대해 병을 회전시키는 둥근 병에 적합합니다. 전면 및 후면 라벨링은 평면 또는 타원형 용기에 적용되므로 적용 전에 병을 중앙에 배치하기 위한 정밀한 정렬 모듈이 필요합니다. 시스템은 고속에서 무결점 적용을 달성해야 합니다. 광학 검증 카메라는 라벨 유무, 배치 정확성, 인쇄된 데이터 가독성을 확인하고 비전 검사에 실패한 모든 용기를 거부합니다.
2차 포장은 라인의 전체 속도를 결정하는 경우가 많습니다. 올바른 상자를 선택하면 병목 현상이 방지되고 원활한 다운스트림 작업이 보장됩니다.
수직 상자 포장기: 병, 단지, 약병과 같은 중력 공급 제품에 가장 적합합니다. 짧은 실행 및 임상 시험을 위해 수동 또는 반자동 삽입을 수용하는 경우가 많습니다.
수평형 카톤너: 이 시스템은 고속 완전 자동 삽입에 최적입니다. 연속적 또는 간헐적 동작을 사용하여 블리스터 스택, 바이알 및 튜브를 처리하고 제품을 열린 상자에 수평으로 밀어 넣습니다.
상단 적재 상자: 복잡한 다중 구성 요소 키트, 자동 주사기 및 의료 기기에 이상적입니다. 그들은 로봇식 픽 앤 플레이스 암을 사용하여 깨지기 쉬운 제품을 트레이나 상자에 세워진 평평한 블랭크에 적재합니다.
카토너 유형 | 최고의 대상 | 삽입 방법 | 일반적인 속도 |
|---|---|---|---|
수직의 | 병, 항아리, 약병 | 중력 / 수동 | 낮음 ~ 중간(50-150cpm) |
수평의 | 물집, 튜브, 트레이 | 자동 푸셔 | 높음(150-400+cpm) |
탑로드 | 키트, 장치, 깨지기 쉬운 품목 | 로봇식 픽앤플레이스 | 중간(80-200cpm) |
카토너는 동기화된 메커니즘의 복잡한 조립체입니다. 이러한 부품을 이해하면 조달 중 문제 해결, 유지 관리 및 요구 사항 지정에 도움이 됩니다.
회전식/진공 상자 공급 장치: 이 섹션은 진공 컵을 사용하여 매거진에서 평평한 블랭크를 꺼냅니다. 3D 형태로 직립할 수 있도록 준비하므로 잘못된 공급을 방지하기 위해 정확한 타이밍이 필요합니다.
컨베이어 체인 및 가이드 레일: 이러한 구성 요소는 성형된 상자와 제품을 기계를 통해 운반합니다. 삽입 단계에서 정렬을 유지하려면 높은 피치 정확도가 필요합니다.
접기 및 주름 메커니즘: 이 도구는 상자를 미리 부러뜨리고 모양을 만듭니다. 이렇게 하면 제품을 삽입하기 전에 덮개가 깔끔하게 접혀서 용지 걸림 위험이 줄어듭니다.
제품 공급/공급 푸셔: 이 메커니즘은 열려 있는 상자에 제품을 원활하게 삽입합니다. 컨베이어 속도와 동기화된 기계식 또는 서보 구동식 푸셔를 사용합니다.
전단지/삽입 폴더 및 공급 장치(GUK): 이 장치는 환자 정보 전단지(PIL)의 접기 및 삽입을 자동화합니다. 모든 상자에 전단지가 전달되도록 하려면 제품 이동과 완벽하게 동기화되어야 합니다.
상자 밀봉 시스템: 기계식 턱인 폐쇄 또는 핫멜트 접착제 적용 시스템을 선택할 수 있습니다. 여기에는 특수 라벨링 헤드를 사용하여 변조 방지 씰이 적용되는 경우가 많습니다.
공압 및 기계 구동 시스템: 실린더, 밸브 및 서보 모터는 모든 동기식 기계 움직임을 구동합니다. 정밀도는 진동, 마모 및 유지보수 간격을 줄여줍니다.
PLC 제어 시스템 및 HMI 패널: 마스터 제어 인터페이스입니다. 운영자는 이를 레시피 관리, 속도 동기화, 경보 처리 및 성능 진단에 사용합니다.
결함 거부 게이트: 통합 센서는 프로세스 전반에 걸쳐 오류를 감지합니다. 게이트는 누락된 전단지, 부정확한 바코드 또는 불완전한 충전이 포함된 상자를 거부하여 완벽한 제품만 라인 끝에 도달하도록 보장합니다.
바이알 포장은 외관상 손상 및 파손을 방지하기 위해 전문적인 취급이 필요합니다. 유리와 유리의 접촉을 방지하려면 인피드 스크롤 시스템이 필요합니다. 이는 포장 과정 중 마찰과 파손을 방지합니다. 블리스터 포장에는 블리스터 대조 매거진과의 통합이 필요합니다. 계수 시스템과 로봇식 픽앤플레이스 전송을 통해 정확한 수의 블리스터가 각 상자에 들어가도록 보장하며, 종종 스택 높이를 관리하기 위해 정교한 서보 제어가 필요합니다.
유통 및 도매 취급을 위해 개별 상자를 그룹화해야 합니다. 수축 포장지 및 번들러는 상자를 관리 가능한 단위로 그룹화하고 변조 방지 및 안정성을 제공하는 단단한 폴리머 필름을 적용합니다. 자동화된 케이스 포장업자는 이러한 번들을 골판지 배송 케이스에 적재합니다. 평면도, 속도 요구 사항 및 기본 상자의 구조적 무결성을 기준으로 측면 로드 또는 상단 로드 케이스 패커를 선택할 수 있습니다.
팔레타이징은 물리적 포장 공정의 마지막 단계입니다. 로봇 팔레타이저는 밀봉된 케이스를 픽업하기 위해 다축 암을 활용하여 최종 라인 자동화를 제공합니다. 프로그래밍된 패턴에 따라 밀봉된 케이스를 팔레트에 쌓아 창고에 보관할 수 있습니다. 이러한 시스템은 종종 운송을 위한 팔레트 하중을 확보하기 위해 신축성 포장지와 통합됩니다.
품질 보증은 라인이 끝날 때까지 계속되며 제품 출시 전 최종 게이트키퍼 역할을 합니다. 중량 선별기는 완전한 상자 내용물을 확인합니다. 엄격한 허용 범위에 대한 미세한 중량 편차를 측정하여 누락된 전단지, 빈 블리스터 또는 채워지지 않은 바이알을 감지합니다. 이 창 밖으로 떨어지는 상자는 자동으로 거부됩니다.
비전 시스템은 OCR/OCV(광학 문자 인식/검증)를 수행합니다. 그들은 모든 단일 상자에서 로트 코드, 만료 날짜 및 2D 데이터 매트릭스 일련번호 코드를 확인합니다. 이물질 검출은 인라인 금속 검출기와 X선 검사 시스템을 사용하여 배송 전에 이물질을 포착합니다. X선 시스템은 액체 유리병의 유리 파편이나 밀봉된 알루미늄 블리스터 내부의 누락된 정제를 감지하는 데 특히 유용합니다.
의약품 포장 장비 에는 엄격한 위생 설계가 필수입니다 . 틈이 없는 구조, 액체 고임을 방지하는 경사진 표면, 1차 충전 구역의 세척 기능을 찾으십시오. 배치 간 교차 오염을 방지하려면 액체 충전 라인에 CIP(Clean-In-Place) 및 SIP(Sterilize-In-Place) 호환성이 필수적입니다. 데이터 무결성도 마찬가지로 중요합니다. 기계의 소프트웨어는 FDA 21 CFR Part 11 및 EU Annex 11을 준수해야 합니다. 이는 안전한 전자 기록, 감사 추적 및 전자 서명을 보장하여 무단 매개변수 변경을 방지합니다.
가동 중지 시간은 수익성에 직접적인 영향을 미치므로 형식 변경에 필요한 시간을 평가하십시오. 도구가 필요 없는 조정, 퀵 릴리스 메커니즘 및 표준화된 형식 부품에 우선순위를 두십시오. 레시피 구동 서보 모터는 SMED(Single-Minute Exchange of Dies) 원리를 지원하여 버튼을 누르면 가이드 레일과 푸셔 위치를 자동으로 조정하여 가동 중지 시간을 대폭 줄입니다. 미래의 고속 볼륨 요구 사항에 맞춰 현재 배치 크기의 균형을 맞추십시오. 빠르게 작동하지만 전환하는 데 몇 시간이 걸리는 기계는 단기적으로 OEE를 망칠 수 있으므로 유연성이 원시 속도만큼 중요합니다.
계약에 서명하기 전에 공급업체 구현 현실을 평가하십시오. 리드타임, 제조 능력, 현지 예비 부품 가용성을 확인하세요. 계획되지 않은 가동 중지 시간을 최소화하려면 강력한 원격 및 현장 기술 지원 인프라가 중요합니다. 포괄적인 검증 문서를 제공하는 공급업체의 능력을 평가합니다. 이들은 상세한 IQ/OQ/PQ(설치, 운영 및 성능 인증) 프로토콜을 제공하고 FAT/SAT 중에 고객을 지원하여 장비가 생산에 들어가기 전에 모든 규제 및 운영 요구 사항을 충족하는지 확인해야 합니다.
복잡한 기계를 통합하는 데에는 내재된 위험이 따릅니다. 이러한 문제를 예측하면 비용이 많이 드는 지연을 방지하고 전체 생산까지 원활하게 진행할 수 있습니다.
위험: 서로 다른 제조업체의 기계 간의 통합 병목 현상.
완화 방법: 리드 통합자를 지정합니다. 장비 계약에 OPC UA 또는 PackML과 같은 표준화된 통신 프로토콜을 지정하여 PLC 간의 원활한 데이터 교환을 보장하세요.
위험: 형식 전환 중 다운타임이 길어집니다.
완화 방법: 설계 단계에서 상세한 전환 매트릭스가 필요합니다. 공장 승인 테스트 중에 색상으로 구분된 도구, 전용 형식 부품 카트 및 실제 SMED 시연을 요구하십시오.
위험: 기계 결함 및 OEE 저하로 이어지는 운영자 지식 격차.
완화: 포괄적인 실습 교육을 의무화합니다. 조달 계약의 엄격한 조건으로 운영자, 유지 관리 및 PLC 문제 해결 교육을 포함시키십시오. 이상적으로는 공급업체 시설과 현장 모두에서 실시됩니다.
올바른 기계를 선택하는 것은 동기화되고 규정을 준수하며 유연한 생산 라인을 만드는 것입니다. 현재 처리량 병목 현상을 감사하는 것부터 시작하세요. 정확한 기본 컨테이너 사양을 정의하고 2차 포장 요구 사항을 매핑하여 직렬화 및 집계 요구 사항에 세심한 주의를 기울이십시오.
모든 기계, 전기 및 소프트웨어 요구 사항을 자세히 설명하는 엄격한 사용자 요구 사항 사양(URS) 문서 초안을 작성합니다.
입증된 제약 관련 통합 경험을 갖춘 공급업체로부터 입찰을 요청하고 참조 사이트 방문을 요청하세요.
실제 생산 자재를 사용하여 포괄적인 공장 승인 테스트(FAT)를 예약하여 배송 전에 성능을 확인합니다.
현장 승인 테스트(SAT) 전에 명확한 예방적 유지 관리 일정과 예비 부품 재고 계획을 수립하십시오.
A: 1차 장비는 바이알 충전, 정제 계수, 수포 형성 등 약물과 직접 접촉하는 물질을 처리합니다. 보조 장비는 이러한 기본 컨테이너를 외부 상자나 상자에 포장하여 물리적 보호를 보장하고 라벨링 공간을 제공하며 일련번호를 용이하게 합니다.
A: 기본 컨테이너 유형, 필요한 라인 속도 및 바닥 공간을 기준으로 선택하세요. 병과 항아리에는 수직 상자를 사용하고, 고속 블리스터와 튜브에는 수평 상자를 사용하고, 복잡한 의료 키트와 깨지기 쉬운 자동 주사기에는 상단 적재 상자를 사용하세요.
A: 주요 구성 요소에는 회전식 상자 공급 장치, 컨베이어 체인, 접는 메커니즘, 제품 푸셔, 전단지 폴더(GUK), 밀봉 시스템, 공압 드라이브, PLC 제어판 및 결함 거부 게이트가 포함됩니다.
A: 일련번호를 부여하려면 고속 프린터와 비전 시스템을 통합하여 모든 상자에 고유한 2D 코드를 적용하고 검증해야 합니다. 이는 추적성을 보장하지만 인쇄 오류, 카메라 판독 오류 또는 라인 중단을 방지하기 위해 정확한 상자 처리가 필요합니다.
A: 리드타임은 일반적으로 6~12개월입니다. 이는 기계 복잡성, 필요한 사용자 정의 수준, 타사 모듈 통합 및 공급업체의 현재 제조 백로그에 따라 크게 달라집니다.
A: 장비에는 316L 스테인리스강 접촉 부품, 틈이 없는 위생 설계, 도구가 필요 없는 전환, 배수를 위한 경사면, 데이터 무결성 및 감사 추적을 위해 FDA 21 CFR Part 11을 준수하는 소프트웨어가 있어야 합니다.
A: 동기화된 서보 드라이브와 PLC 통신을 통해 통합됩니다. 양방향 테이블이나 구불구불한 컨베이어와 같은 축적 버퍼는 속도 차이를 관리하고 라인 걸림을 방지하기 위해 필러와 상자 사이에 배치됩니다.
