정제 코팅 결함은 의약품 제조 시설에서 막대한 운영 위험을 나타냅니다. 하나의 손상된 배치로 인해 심각한 자재 손실, 즉각적인 규제 조사 및 생산 중단 시간 연장이 발생합니다. 이러한 실패의 근본 원인을 찾아내는 것은 작업 현장에서 매우 어려운 작업입니다. 작업자는 배합 비호환성, 인적 오류, 코팅 장비 자체의 기계적 한계를 구별해야 합니다. 체계적인 문제 해결을 위해서는 추측보다는 장비 역학에 대한 깊은 이해가 필요합니다. 이 가이드는 결함 진단, 프로세스 매개변수 조정, 현재 장비가 생산 요구 사항을 충족하는지 평가하기 위한 기술 프레임워크를 제공합니다. 열역학과 기계적 교정 간의 상호 작용을 마스터함으로써 작업자는 결함을 최소화하고 낭비를 줄이며 모든 생산 실행에서 일관된 배치 품질을 보장할 수 있습니다.
열역학적 균형이 중요합니다. 대부분의 시각적 및 구조적 결함은 스프레이 도포 속도와 장비의 건조 용량(공기 흐름 및 온도) 간의 불균형으로 인해 발생합니다.
기계적 보정이 제제보다 우선합니다. 팬 속도, 배플 구성 및 스프레이 건 형상이 배치 크기 및 정제 모양에 맞게 정확하게 보정되지 않으면 최적화된 코팅 제제라도 실패합니다.
데이터 기반 문제 해결: 결함을 해결하려면 시행착오에 의존하기보다는 CPP(중요 프로세스 매개변수)를 추적하여 수정 조치가 반복 가능하고 규정을 준수하는지 확인해야 합니다.
장비 생존 가능성: 프로세스 최적화에도 불구하고 지속적인 결함은 특히 고급 원자화 제어 및 자동화된 열역학적 조절을 목표로 하는 장비 업그레이드의 필요성을 나타내는 경우가 많습니다.

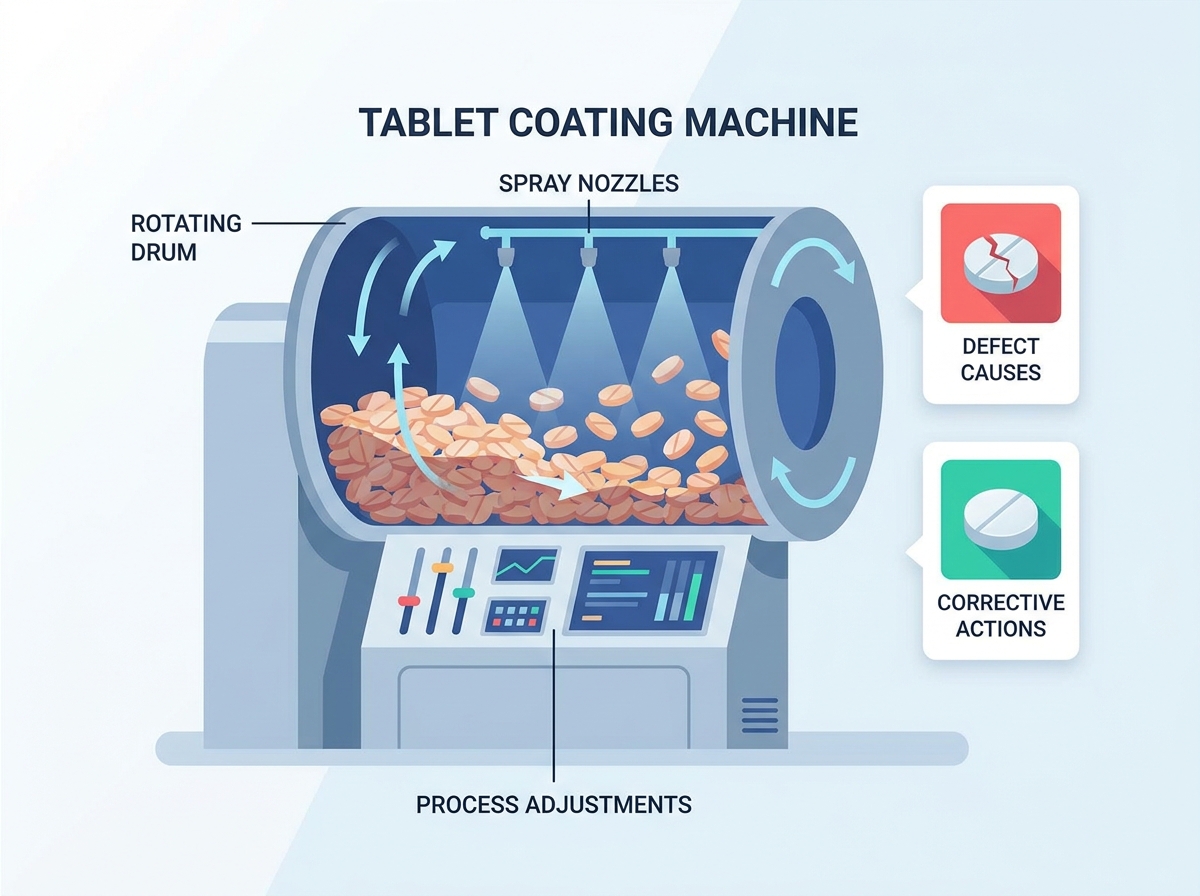

결함 예방의 기초는 정제 코팅기의 작동 원리를 이해하는 데 있습니다 . 핵심 메커니즘은 천공되거나 단단한 팬 내에서 정제 베드의 지속적인 회전을 포함합니다. 이 회전은 코팅 용액의 제어된 적용 및 동시 가열된 공기 흐름과 동기화됩니다. 이러한 정밀한 조정은 전체 배치에 걸쳐 균일한 필름 도포를 보장합니다. 이러한 기계를 작동할 때 유체 역학과 열역학이 교차하는 복잡한 물리적 환경을 관리하게 됩니다.
열역학적 교환은 프로세스의 핵심입니다. 기계는 입구 공기 온도, 배기 공기 습도 및 스프레이 원자화의 균형을 맞춰 즉각적인 필름 형성을 달성해야 합니다. 균형이 조금만이라도 바뀌면 정제가 과도하게 젖거나 조기 건조될 위험이 있습니다. 지나치게 젖으면 점착 및 구조적 저하가 발생하고, 조기 건조로 인해 표면이 거칠어지고 접착력이 저하됩니다. 배출 온도를 면밀히 모니터링해야 합니다. 이는 태블릿 베드 내의 실제 조건을 가장 정확하게 표현하기 때문입니다.
스프레이 영역의 역학은 코팅이 기판에 접착되는 방식을 결정합니다. 정제 이동 속도는 스프레이 구역 내 체류 시간에 영향을 미칩니다. 팬 속도가 빨라지면 패스당 체류 시간이 줄어듭니다. 이는 국부적인 과습을 방지하지만 다음 통과 전에 더 얇은 층이 적절하게 건조되도록 하기 위해 매우 정밀한 열역학적 조정이 필요합니다. 또한, 부적절한 퍼짐 역학으로 인해 필름 무결성이 손상됩니다. 액적 속도, 표면 장력 또는 기계 온도가 정제 표면 전체에 완전히 퍼지는 것을 방해하는 경우 생성된 필름이 고르지 않고 실패하기 쉽습니다.
CPP(중요 공정 매개변수)는 배치 성공을 좌우하는 주요 기계 제어 변수입니다. 성공 기준을 설정하려면 이러한 매개변수를 모니터링하여 균일한 체중 증가, 시각적 결함 제로, 허용 가능한 마손도 및 용해 프로필 준수를 달성해야 합니다. 육안 검사에만 의존하는 것은 충분하지 않습니다. 기계 센서의 하드 데이터가 필요합니다.
중요 프로세스 매개변수(CPP) | 주요 기능 | 교정되지 않은 경우 결함 위험 |
|---|---|---|
팬 RPM(속도) | 스프레이 구역에서 베드 회전율과 체류 시간을 제어합니다. | 트위닝, 모서리 마모, 고르지 못한 코팅 두께. |
스프레이 속도 | 시간이 지남에 따라 적용되는 코팅 용액의 양을 결정합니다. | 고집, 따기, 배치 시간 연장. |
분무 공기 압력 | 코팅 용액의 액적 크기를 제어합니다. | 오렌지 껍질, 분무 건조, 브리징. |
입구 공기 온도 | 용매 증발에 필요한 열 에너지를 제공합니다. | 물집이 생기고, 갈라지고, 과도하게 젖어 있습니다. |
풍량(CFM) | 증발된 용제를 제거하고 베드 온도를 유지합니다. | 팬의 습도가 높고 필름 형성이 불량합니다. |
정제가 서로 달라붙거나 팬 벽에 달라붙을 때 끈적임과 따끔거림이 발생하여 분리 시 필름 조각이 누락됩니다. 생산 현장에서는 태블릿 표면에 작은 분화구나 홈이 있는 것을 볼 수 있습니다. 이 결함은 일반적으로 과도한 스프레이 속도, 부적절한 흡입 공기 온도 또는 불충분한 분무 압력으로 인한 국부적인 과습으로 인해 발생합니다. 액체 도포량이 건조 용량을 초과하면 정제 표면이 너무 오랫동안 끈적한 상태로 유지됩니다.
스프레이 펌프의 유체 전달 속도를 줄여 베드에 닿는 액체의 양을 줄입니다.
분무 공기 압력을 높여 물방울 크기를 줄여 증발 속도를 높이세요.
열역학적 건조 단계를 가속화하려면 건조 공기 온도를 높이세요.
배기 공기 흐름이 제한되지 않고 팬에서 습기가 활발하게 배출되는지 확인하십시오.
트위닝에는 두 개 이상의 태블릿이 서로 영구적으로 접착되는 과정이 포함됩니다. 이 문제는 평평한 표면적이 넓은 평면 또는 캡슐 모양의 정제에서 가장 일반적입니다. 근본 원인은 종종 필름 형성의 끈적한 단계에서 정제를 분리하지 못하는 부적절한 팬 속도입니다. 최적이 아닌 스프레이 건 위치 지정은 코팅 용액의 국부적인 풀링을 유발하여 정제 사이의 접착제 역할을 할 수도 있습니다.
팬 속도를 높이면 기계적 분리가 강화되고 정제가 더 공격적으로 회전하게 됩니다.
고임 현상을 방지하고 침대 표면 전체에 고르게 분포되도록 스프레이 각도를 조정하십시오.
볼록한 부분에 대해 정제 펀치 디자인을 평가합니다. 태블릿 표면에 약간의 곡선을 추가하면 자매결연 위험이 크게 줄어듭니다.
오렌지 껍질 결함은 오렌지 껍질과 유사한 울퉁불퉁하고 고르지 않은 코팅 질감으로 나타납니다. 이는 액적 응집이 불량하고 건조 전 코팅 용액의 퍼짐이 부적절하기 때문에 발생합니다. 이는 물방울이 정제 베드에 부딪히기 전에 조기에 건조되거나 지나치게 높은 분무 압력으로 인해 공중에서 용매가 빠르게 증발할 때 발생합니다.
수분을 더 오래 유지하는 약간 더 큰 물방울을 생성하려면 분무 압력을 낮추십시오.
접촉 시 증발 속도를 늦추려면 입구 공기 온도를 낮추십시오.
더 많은 액체 볼륨을 제공하여 물방울 확산을 돕기 위해 스프레이 속도를 약간 높입니다.
스프레이 노즐과 태블릿 베드 사이의 거리를 줄여 공중 이동 시간을 줄입니다.
분무 건조로 인해 배기 시스템이나 정제 베드에서 건조된 폴리머 먼지로 코팅 물질이 물리적으로 손실됩니다. 이는 둔하고 거친 마무리와 잘못된 체중 증가로 이어집니다. 과도하게 높은 분무 공기 압력, 과도한 건-베드 거리 또는 액적 접촉 전에 용매를 증발시키는 지나치게 효율적인 가열이 주요 원인입니다. 팬하우징 내부에 미세먼지가 코팅되어 있는 모습을 종종 보실 수 있습니다.
초미세 방울의 형성을 중지하려면 즉시 분무 압력을 낮추십시오.
스프레이 건을 태블릿 베드에 더 가깝게 이동하여 스프레이 패턴이 대상 영역에 직접 닿도록 합니다.
주입구 온도와 스프레이 속도의 균형을 최적화하여 충격이 가해질 때까지 물방울이 액체 상태를 유지하도록 합니다.
기포 및 크레이터 현상은 필름 분리, 국부적인 기포 또는 정제 표면의 크레이터 모양 파열로 나타납니다. 이러한 결함은 지나치게 높은 건조 온도로 인해 가스나 습기가 갇혀서 발생합니다. 외부 필름이 너무 빨리 경화되면 내부 수분이 팽창하여 코팅이 파열됩니다. 이는 열 불균형의 분명한 신호입니다.
외부 필름층의 경화 과정을 늦추려면 입구 공기 온도를 낮추십시오.
급격한 온도 강하보다는 점진적인 냉각 단계 사후 코팅을 구현합니다.
코팅 공정이 시작되기 전에 코어 정제가 적절하게 건조되었는지 확인하고 수분 함량 사양을 확인하십시오.
브리징은 필름이 음각 문자 또는 로고의 날카로운 윤곽에서 떨어져 규제 표시를 모호하게 만들 때 발생합니다. 경화 필름의 높은 내부 응력, 과도한 스프레이 속도 또는 오목한 부분으로 물방울을 유도하지 못하는 부적절한 분무로 인해 이러한 결함이 발생합니다. 코팅은 본질적으로 윤곽선을 따르기보다는 들여쓰기 위에 다리를 형성합니다.
더 작은 물방울을 디보싱된 틈새 깊숙히 넣기 위해 분무 공기 압력을 높입니다.
경화 단계 동안 내부 필름 응력을 줄이기 위해 건조 온도를 최적화합니다.
기계적 공정 보정이 필름 장력을 완화하지 못하는 경우 제제 가소제 비율을 조정하십시오.
균열 및 쪼개짐은 크라운을 가로지르거나 코팅된 정제의 가장자리 주변에 눈에 띄는 균열로 나타납니다. 인장 강도를 초과하는 필름의 내부 인장 응력이 이를 유발합니다. 이는 급속 가열 또는 냉각 주기 동안 코어와 코팅 사이의 열팽창 계수가 일치하지 않기 때문에 발생하는 경우가 많습니다. 코어는 필름과 다른 속도로 팽창하거나 수축하여 찢어지게 됩니다.
장비 내에서 더 느리고 점진적인 가열 및 냉각 램프 속도를 구현합니다.
더 강한 필름층을 구축하려면 코팅 현탁액의 고형물 농도를 높이세요.
폴리머 대 가소제 비율을 조정하여 제형 탄력성을 수정합니다.
팬 회전 중 기계적 마모, 부서진 가장자리 또는 코어 정제의 완전한 부서짐이 이 결함 범주를 정의합니다. 높은 팬 RPM, 공격적인 배플 설계, 부드러운 정제 코어 또는 필름 형성 전 코어를 연화시키는 초기 과도한 젖음으로 인한 과도한 기계적 스트레스가 근본 원인입니다. 팬에 과도한 먼지와 깨진 정제 조각이 있을 것입니다.
텀블링 베드 내의 운동 에너지와 충격력을 낮추려면 팬 속도를 줄이세요.
급격한 낙하를 방지하면서 보다 부드러운 캐스케이드를 위해 배플 구성을 최적화합니다.
주요 기능성 코팅을 도포하기 전에 코어를 보호하기 위해 매우 낮은 스프레이 속도로 초기 씰 코팅을 도포하십시오.
코어 정제를 팬에 넣기 전에 엄격한 경도 및 파손성 사양을 충족하는지 확인하십시오.
색상 변화 및 반점은 단일 정제 전체 또는 배치 전체에 걸쳐 색상 분포가 일관되지 않아 나타납니다. 고르지 못한 스프레이 분포, 겹치는 스프레이 패턴 또는 정제 베드 내 혼합이 불충분하면 이 문제가 발생합니다. 건이 제대로 정렬되지 않으면 베드의 일부 영역이 다른 영역보다 더 많은 코팅을 받게 됩니다.
간섭이나 무거운 구역 없이 적절한 중첩을 보장하기 위해 스프레이 건 형상을 보정하십시오.
더 나은 베드 회전율과 무작위 혼합을 촉진하려면 팬 속도를 약간 높이십시오.
안료가 침전되지 않도록 보관 탱크의 고체 현탁액 균질성을 확인하십시오.
장기적인 결함 예방을 위해서는 장비 성능 평가가 필수적입니다. 현재 장비가 분무 및 패턴 공기를 독립적으로 제어할 수 있는지 평가하십시오. 이 기능이 없으면 가장자리 마모, 분무 건조 및 오렌지 껍질 결함을 해결하는 능력이 심각하게 제한됩니다. 오래된 기계는 종종 이러한 공기 공급 장치를 함께 묶기 때문에 작업자는 물방울 크기와 스프레이 폭을 절충해야 합니다. 독립적인 공기 제어 기능을 갖춘 로 업그레이드하면 정제 코팅 기계 복잡한 제형에 필요한 정밀도가 제공됩니다.
또한 공기 흐름 설계를 평가합니다. 완전히 천공된 팬과 기존의 단단한 팬을 비교해 보세요. 완전히 천공된 디자인은 정제 베드를 통해 공기를 직접 끌어당겨 열역학적 효율성을 대폭 향상시키고 과도한 습윤과 관련된 결함률을 줄입니다. 현재 기계가 높은 스프레이 속도 동안 배기 온도를 유지하는 데 어려움을 겪고 있다면 공기 흐름 설계가 제한 요소일 수 있습니다.
확장성은 개념적 균형을 가져옵니다. 배치 시간을 단축하기 위해 스프레이 속도를 높이면 본질적으로 점착 및 쌍정 위험이 증가합니다. 실험실 규모 매개변수가 생산 규모의 기계로 어떻게 변환되는지 분석하면 비선형 확장 문제가 강조됩니다. 10리터 팬에서 작동하는 것이 스프레이 건 거리와 공기 흐름량을 크게 조정하지 않고는 300리터 팬으로 직접 변환되는 경우는 거의 없습니다. 고급 자동화 및 정밀한 열역학적 제어 기능을 갖춘 모델로 장비를 업그레이드하는 것은 프로세스 조정으로 규모에 따른 지속적인 결함을 제거하지 못하는 경우 종종 필요합니다.
현재 스프레이 건 교정을 감사하여 모든 배치 전에 분무 및 패턴 공기 압력이 독립적으로 검증되는지 확인하십시오.
스프레이 시퀀스를 시작하기 전에 정제 베드가 목표 열역학적 상태에 도달하도록 엄격한 예열 프로토콜을 설정하십시오.
코팅 단계 중 15분 간격으로 표준화된 육안 검사 루틴을 구현하여 트위닝 또는 오렌지 껍질의 초기 징후를 파악합니다.
핵심 정제 경도 데이터를 검토하여 기계적 가장자리 마모가 업스트림 압축 실패가 아닌 코팅 공정 문제인지 확인하십시오.
A: 트위닝은 주로 필름 형성의 끈끈한 단계에서 정제를 분리하지 못하는 부적절한 팬 속도로 인해 발생합니다. 최적이 아닌 스프레이 건 위치와 평평한 정제 디자인도 정제가 영구적으로 서로 달라붙는 데 도움이 됩니다.
A: 오렌지 껍질 효과는 물방울이 제대로 퍼지지 않아서 발생합니다. 분무 압력을 낮추거나 입구 공기 온도를 낮추거나 스프레이 속도를 약간 높이거나 스프레이 노즐을 태블릿 베드에 더 가깝게 이동하여 문제를 해결하십시오.
A: 균열은 필름 강도를 초과하는 내부 인장 응력으로 인해 발생합니다. 이는 종종 코어와 코팅 사이의 열팽창 불일치를 유발하는 급속한 가열 또는 냉각 주기로 인해 발생합니다. 이 문제를 해결하려면 점진적인 가열 및 냉각 램프 속도를 구현하십시오.
A: 분무 건조는 코팅 물질이 정제에 닿기 전에 증발하여 폴리머 분진이 생성될 때 발생합니다. 이는 분무 공기 압력이 지나치게 높거나 건과 베드 사이의 거리가 너무 멀거나 흡입구 온도가 지나치게 높기 때문에 발생합니다.
A: 브리징은 필름이 디보싱된 로고에서 멀어질 때 발생합니다. 분무 공기 압력을 높여 작은 물방울을 틈새로 몰아넣거나, 건조 온도를 최적화하여 필름 응력을 줄이거나, 제형의 가소제 비율을 조정하여 이를 방지하세요.
