무균 액체 포장은 위험이 큰 현실에서 운영됩니다. 투여 정확도의 사소한 편차 또는 장기간의 형식 변경으로 인해 값비싼 제품 수율 손실과 배치 무결성 손상이 직접적으로 발생합니다. 고가치 생물학적 제제나 민감한 백신을 처리할 때 1밀리리터의 과충전도 수익성을 저하시킵니다. 언더필은 배치 거부를 유발합니다. 엔지니어링 및 조달 팀은 지속적인 운영상의 긴장에 직면해 있습니다. 점점 더 다양해지는 컨테이너 형식을 관리하는 동시에 처리량을 극대화하고 엄격한 규정 준수를 유지해야 합니다.
올바른 장비를 선택하려면 엄격한 기술 평가 프레임워크가 필요합니다. 기계 성능을 평가하고, 구현 위험을 완화하고, 특정 생산 규모에 맞게 기술을 조정해야 합니다. 전용 고속 라인을 운영하든 유연한 다중 제품 클린룸을 운영하든 관계없이 올바른 제약 바이알 충전 기계는 환경 제약 및 검증 요구 사항과의 원활한 통합을 보장합니다.

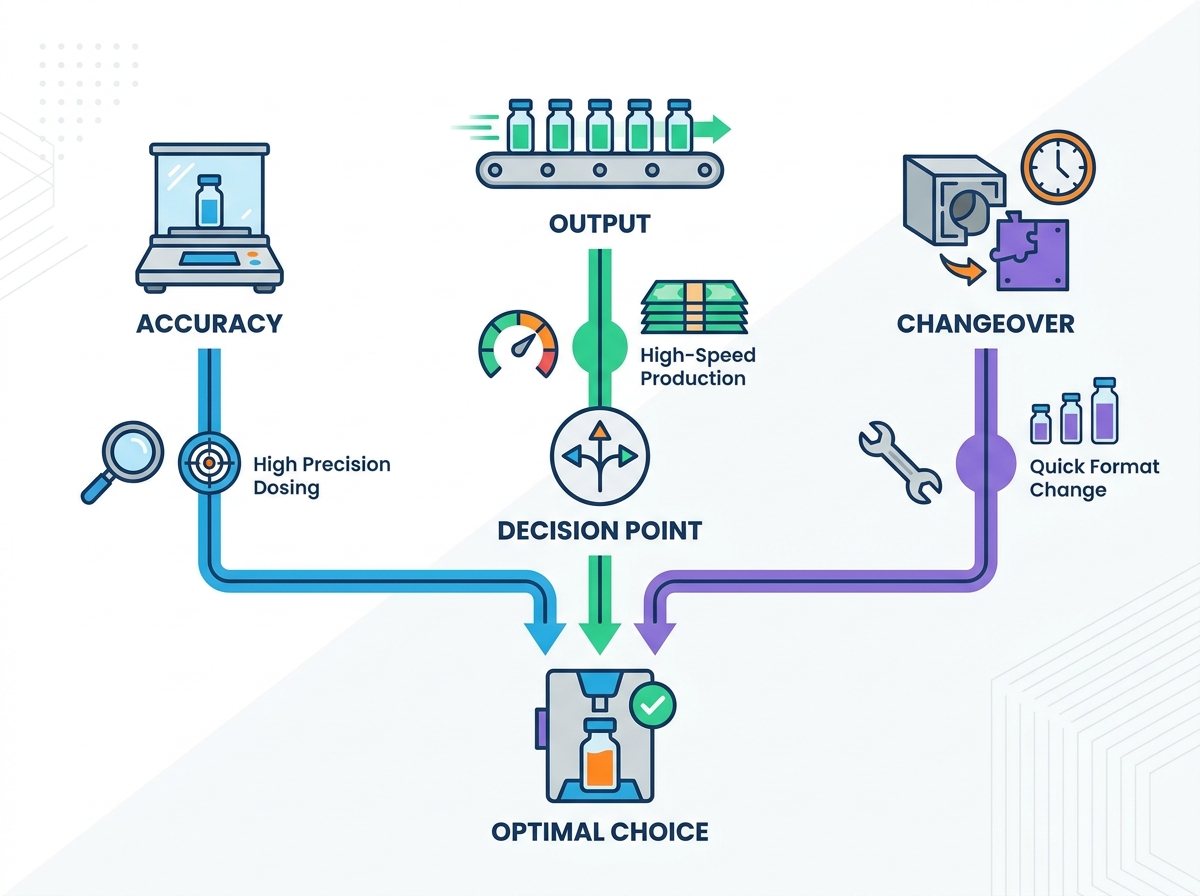

정확도는 수율을 결정합니다: 업계 표준 투여 정확도는 ±0.3%에서 ±1% 사이에 있어야 합니다. 유체 점도, 충전량 및 배치 값을 기준으로 올바른 펌프 기술(예: 연동식 대 피스톤식)을 선택하는 것이 중요합니다.
전환으로 OEE 결정: 도구가 필요 없는 형식 변경, 레시피 기반 자동화 및 통합 CIP/SIP(Clean-in-Place/Sterilize-in-Place) 시스템은 높은 OEE(전체 장비 효율성)를 유지하기 위해 다중 제품 시설에 필수입니다.
부록 1 규정 준수는 협상할 수 없습니다. 최신 장비는 RABS(Restricted Access Barrier Systems) 또는 절연체와 원활하게 통합되어 적격한 환경 변수 및 첫 번째 공기 원칙에 대한 절대적인 제어를 유지해야 합니다.
콤보 시스템은 전략적 유연성을 제공합니다. 전용 단일 형식 라인에서 모듈식 다용도 플랫폼(처리 바이알, 주사기 및 카트리지 처리)으로 전환하면 소규모 배치, 맞춤형 의약품으로의 시장 변화를 해결할 수 있습니다.
완전한 라인 통합으로 병목 현상 완화: 진정한 출력 성능은 업스트림 세척 및 발열성 물질 제거부터 다운스트림 스토퍼링, 캡핑 및 라벨링 장치까지 지속적이고 동기화된 흐름에 달려 있습니다.
운영 기준선을 설정하는 것은 장비 선택의 첫 번째 단계입니다. 생산량, 액체 특성 및 용기 크기에 따라 기본 요구 사항이 결정됩니다. 유체 점도, 거품 발생 경향, 전단 감도 및 표면 장력을 분석해야 합니다. 점성이 높은 현탁액은 전단에 민감한 수성 생물학적 제제와는 완전히 다른 펌프 메커니즘을 필요로 합니다. 컨테이너 크기에 따라 기계적 취급 방식도 결정됩니다. 2mL 바이알을 고속으로 처리하려면 유리와 유리의 접촉을 방지하기 위해 정밀한 스타 휠이 필요합니다. 100mL 병을 취급할 때는 워킹 빔을 활용할 수 있습니다.
EU GMP Annex 1의 렌즈를 통해 기계를 평가하는 것은 필수입니다. 현대의 무균 처리에서는 1차 원칙을 엄격히 준수해야 합니다. 기계 설계에서는 실행 가능한 환경 모니터링 시스템과 실행 불가능한 환경 모니터링 시스템을 임계 영역에 직접 통합해야 합니다. 자동화된 시스템을 통해 무균 개입을 완화해야 합니다. 자동화된 장갑 포트 무결성 테스트 및 로봇 처리로 인간 상호 작용이 줄어듭니다. 인간 작업자는 여전히 클린룸 오염의 주요 원인입니다.
DQ(설계 적격성 평가) 단계에서는 중요 프로세스 매개변수(CPP)를 정의하고 고정해야 합니다. 절대적인 배치 제어에는 질소 퍼징 사전 충전 및 사후 충전의 정밀한 관리가 필요합니다. 헤드스페이스 산소 수준은 제품 품질 저하를 방지하기 위해 엄격한 허용 오차 범위 내에서 유지되어야 합니다. 바이알이 멸균 구역을 빠져나가기 전에 용기 마개 무결성(CCI)을 보장하기 위해 마개 장착력을 지속적으로 모니터링해야 합니다.
시설에서는 속도와 유연성 사이에서 개념적 균형을 이루는 경우가 많습니다. 전용 고속 라인은 단일 블록버스터 제품의 출력을 극대화합니다. 이러한 시스템은 최소한의 형식 변경으로 지속적으로 실행됩니다. 유연한 소규모 배치 또는 중첩 바이알 시스템은 신속한 전환을 우선시합니다. 이러한 모듈형 플랫폼은 임상 시험이나 맞춤형 의학을 제공합니다. 동일한 교대조에서 다양한 컨테이너 유형을 처리하는 것은 이러한 환경에서 단순한 처리량보다 더 중요합니다.
생산 전략 | 주요 이점 | 이상적인 적용 | 장비 중점 |
|---|---|---|---|
전용 고속 | 단위당 최대 처리량 및 최저 비용 | 상업용 블록버스터 의약품, 대용량 백신 | 로터리 피스톤 펌프, 연속 모션 스타 휠 |
유연한 소규모 배치 | 신속한 전환 및 다중 형식 처리 | 임상시험, 맞춤의학, CDMO | 연동 펌프, 로봇 둥지 처리, 콤보 플랫폼 |
액체 투여에 허용되는 허용오차 범위는 일반적으로 ±0.3%에서 ±1% 사이입니다. 이는 목표 충전량에 따라 크게 달라집니다. 일반적으로 볼륨이 클수록 백분율 허용 오차가 더 엄격해집니다. 1mL 미만의 미세 투여는 특정 엔지니어링 과제를 제시합니다. 생물학적 제제 제조에서는 ±0.5% 정확도 임계값을 유지하는 것이 필수입니다. 이러한 프로세스는 매우 높은 가치의 활성 의약품 성분(API)을 처리합니다. 미세한 편차라도 효율성과 수익성에 영향을 미칩니다.
투여량 편차로 인한 재정적 영향은 심각합니다. 너무 많이 채우면 값비싼 대량 제품이 낭비됩니다. 이로 인해 생산 캠페인에 대한 이윤폭이 감소합니다. 언더필은 규제 거부 및 배치 실패로 이어집니다. 정밀 투여 시스템은 서지 탱크에서 충전 니들까지 유체 경로를 엄격하게 제어하여 이러한 위험을 제거합니다.
연동 펌프는 일회용 응용 분야와 전단에 민감한 생물학적 제제를 지배합니다. 유체는 일회용 튜브에만 접촉합니다. 이를 통해 교차 오염 위험이 전혀 없으며 복잡한 세척 검증이 필요하지 않습니다. 연동 시스템은 고점도 정확도에 한계가 있습니다. 장기간 생산에 따른 튜브 마모는 투여 일관성에 영향을 미칩니다. 자동화된 보정 확인을 구현해야 합니다.
회전식 피스톤 펌프는 고속, 고점도 응용 분야에 탁월합니다. 현탁액 및 고밀도 액체에 대해 강력하고 반복 가능한 용량을 제공합니다. 절충안에는 더 복잡한 청소 검증 프로토콜이 포함됩니다. 엔지니어는 펌프 하우징 내에서 금속 간 또는 세라믹 마찰로 인해 발생하는 잠재적인 입자 생성을 모니터링해야 합니다.
시간 압력 시스템은 연속 흐름 응용 분야 및 대량 제조에 적합합니다. 이러한 시스템은 정확한 양을 분배하기 위해 고정밀 유체 경로 압력 조절 및 온도 제어에 의존합니다. 유체 경로 내에 움직이는 부품이 없습니다. 이것은 그들이 제품에 대해 온화하게 만듭니다. 탱크 수위 변동에 따라 정확성을 유지하려면 정교한 센서 통합이 필요합니다.
최신 충전 라인에는 100% 또는 통계적 용기/총 중량 측정 시스템이 필요합니다. 이러한 시스템을 구현하려면 다음과 같은 특정 운영 단계가 필요합니다.
IPC 로드 셀은 빈 바이알이 충전소에 들어가기 전에 빈 바이알의 무게(용기 중량)를 측정합니다.
도징 노즐은 프로그래밍된 액체 용량을 바이알에 분배합니다.
두 번째 로드 셀은 투여 직후 채워진 바이알의 무게(총 중량)를 측정합니다.
PLC는 분배된 액체의 정확한 순 중량을 계산하고 이를 목표 사양과 비교합니다.
자동 피드백 루프는 추세가 제어 한계에 도달하는 경우 후속 바이알에 대한 펌프 스트로크 또는 분배 시간을 조정합니다.
자동화된 피드백 루프는 충전 라인을 중단하지 않고도 사양 이탈(OOS) 편차를 방지합니다. 이는 수율과 가동 시간을 모두 극대화합니다. 고가치 제품의 경우 100% IPC는 모든 단일 용기가 사양을 충족하도록 보장합니다.
출력 계층은 기계의 기계적 아키텍처를 결정합니다. 실험실 및 임상 규모 시스템은 분당 50개 미만의 바이알을 처리합니다. 그들은 정확성과 신속한 전환에 중점을 둡니다. 중간 규모 기계는 분당 50~200개의 바이알을 처리합니다. 처리량과 형식 유연성의 균형을 유지합니다. 고속 상용 라인은 분당 600개 이상의 바이알을 생산합니다. 이는 지속적이고 전용적인 생산 실행을 위해 설계되었습니다.
기계적 취급 메커니즘은 이러한 다양한 속도에서 바이알 안정성에 큰 영향을 미칩니다. 스타 휠과 스크롤 피드는 고속 연속 동작을 관리합니다. 완벽하게 동기화되지 않으면 유리와 유리가 접촉할 위험이 있습니다. 워킹빔은 정확한 투여에 적합한 간헐적인 동작을 제공하지만 전체 처리량을 제한합니다. 로봇식 둥지 처리 시스템은 전체 유리병 배열을 들어올리고 배치합니다. 이는 마찰을 제거하고 민감한 유리 용기의 안정성을 극대화합니다.
반자동 바이알 로딩은 작업자가 트레이나 네스트를 수동으로 배치하는 방식입니다. 이로 인해 인적 오류 변수가 발생하고 오염 위험이 높아집니다. 필요한 노동력은 낮은 초기 장비 투자를 상쇄합니다. 반자동 시스템은 매우 초기 단계의 임상 제조에 적합하지만 상업적 생산을 위해 확장하는 데 어려움을 겪습니다.
완전 자동화된 시스템은 스크램블 해제 테이블, 로봇식 중첩 제거 및 연속 공급 축적 테이블을 활용합니다. 이러한 메커니즘은 인간 작업자를 임계 영역에서 제거합니다. 자동화는 일관된 인피드 속도를 보장합니다. 입자 생성을 줄이고 공정 전반에 걸쳐 엄격한 무균 조건을 유지합니다.
충전 기계는 단독으로 작동할 수 없습니다. 업스트림 세탁기, 발열성 물질 제거 터널 및 멸균 진입점 간의 중요한 물리적 핸드오프와 PLC 핸드오프를 평가해야 합니다. 바이알은 축적되거나 막히는 일 없이 터널의 냉각 구역에서 클래스 A 충전 환경으로 직접 원활하게 이동해야 합니다.
다운스트림 통합에는 동일한 위험이 따릅니다. 채워진 바이알을 정지 스테이션으로 옮기려면 정확성이 필요합니다. 시스템은 액체 제품의 경우 전체 삽입 또는 동결건조의 경우 부분 삽입을 처리해야 합니다. Alu 캡핑 스테이션은 입자 생성을 관리해야 합니다. 그들은 종종 국소 추출을 활용하여 알루미늄 먼지가 멸균 구역에 들어가지 않도록 합니다. 자동 라벨링은 필러와 보조를 맞춰야 합니다.
충전 기계의 출력이 다운스트림 라벨링, 2차 포장 또는 상자 포장 용량을 초과하는 경우 라인 병목 현상이 발생합니다. 누적 테이블은 완충 구역을 제공합니다. 진정으로 최적화된 라인은 유리 세척부터 최종 팔레타이징까지 모든 장치 작업의 속도를 동기화합니다.
전환 가동 중지 시간은 다중 제품 시설의 운영 효율성에 심각한 영향을 미칩니다. CMO(계약 제조 조직)는 제품 실행 사이에 며칠 동안 라인이 유휴 상태로 있을 수 없습니다. 신속한 전환으로 인해 가용 생산 시간과 전체 시설 생산량이 직접적으로 늘어납니다.
도구가 필요 없는 전환 시스템은 볼트와 나사 대신 퀵 릴리스 메커니즘을 활용합니다. 색상으로 구분된 변경 부품은 작업자가 특정 유리병 크기에 맞는 구성 요소를 신속하게 식별하는 데 도움이 됩니다. 레시피 기반 HMI 조정은 버튼을 누르면 컨베이어 폭, 펌프 스트로크 길이 및 노즐 높이의 위치를 자동으로 변경합니다. 이를 통해 수동 교정 오류가 제거됩니다.
단일 기계에서 다양한 크기의 컨테이너를 처리하려면 강력한 엔지니어링이 필요합니다. 2mL 및 100mL 바이알을 모두 처리하는 시스템에는 조정 가능한 핸들링 부품과 교체 가능한 투여 펌프가 필요합니다. 운송 메커니즘은 크고 무거운 병만큼 효과적으로 작고 불안정한 유리병을 고정해야 합니다.
다용도 콤보 플랫폼 추세는 극도의 유연성에 대한 요구를 해결합니다. 모듈식 기계는 동일한 플랫폼에서 중첩된 바이알, 주사기 및 카트리지를 처리합니다. 운영자는 형식을 전환하기 위해 최소한의 빠른 전환 구성 요소를 교체합니다. 이 설계는 다양한 소량 제품 포트폴리오를 처리하는 시설의 자산 활용도를 극대화합니다.
자동 CIP(Clean-in-Place) 및 SIP(Sterilize-in-Place) 기능은 수동 개입 위험을 제거합니다. 작업자는 더 이상 유체 경로를 분해하고 청소하기 위해 멸균 경계를 깨뜨릴 필요가 없습니다. 자동화된 사이클은 세척제, WFI(주입수) 및 순수 증기를 시스템을 통해 순환시킵니다. 이는 반복 가능하고 검증된 멸균을 보장합니다.
청소 주기 동안 유체가 정체될 수 있는 데드 레그를 최소화합니다.
모든 제품 접촉 표면에는 316L 스테인리스 스틸을 사용합니다.
틈이 없는 표면을 보장하고 모든 유체 경로 연결에 궤도 용접을 활용합니다.
시스템이 중력에 의해 완전히 배수될 수 있도록 적절한 경사를 구현합니다.
위생 설계 원칙은 리보플라빈 테스트와 같은 세척 검증 프로토콜을 가속화합니다. 규정 준수를 위해서는 CIP 유체가 모든 내부 표면에 효과적으로 도달하고 청소하는지 확인하는 것이 필수입니다.
설치에는 엄격한 물리적 현실이 필요합니다. 바닥 공간 제한으로 인해 기계 선택이 결정되는 경우가 많습니다. 적절한 공기 속도와 압력 연속성을 유지하려면 장비를 기존 HVAC 및 층류 시스템과 통합해야 합니다. RABS 또는 절연체와 같은 새로운 장벽 시스템을 기존 ISO 5 또는 클래스 A 환경에 개조하려면 정밀한 엔지니어링이 필요합니다. 확립된 공기 흐름 패턴을 방해하지 않도록 해야 합니다.
기계 설치 공간은 인체공학적인 작업자 접근 및 유지보수 공간을 허용해야 합니다. 발열성 물질 제거 터널을 위한 배기 시스템과 캡핑 스테이션을 위한 추출은 시설 인프라를 통해 효율적으로 경로를 지정해야 합니다. 공간 계획은 클린룸을 장비에 강제로 맞추는 것이 아니라 장비가 클린룸에 맞도록 보장합니다.
장기간의 검증 단계는 심각한 구현 위험을 초래합니다. DQ(설계 적격성 평가), FAT(공장 승인 테스트), SAT(현장 승인 테스트) 및 IQ/OQ/PQ 프로토콜은 엄격한 문서화와 실행을 요구합니다. 이러한 단계가 지연되면 상용 출시 날짜가 늦어집니다.
강력한 로컬 서비스 네트워크를 갖춘 공급업체를 선택하면 다운타임이 완화됩니다. 원격 진단 기능을 통해 엔지니어는 현장에 가지 않고도 PLC 로직 문제를 해결할 수 있습니다. GAMP 5 규정 준수 및 21 CFR Part 11 소프트웨어 감사 추적을 포함한 포괄적인 문서 패키지는 규제 승인 프로세스를 간소화합니다.
성공적인 장비 획득 및 구현을 보장하려면 다음 단계를 즉시 따르십시오.
정확한 유체 특성, 컨테이너 형식 및 처리량 요구 사항을 설명하는 상세한 사용자 요구 사항 사양(URS)을 작성하십시오.
구매 결정을 내리기 전에 공급업체에 제품별 유체 투여 시험을 요청하여 실제 액체의 펌프 정확도를 확인하십시오.
최종 후보 장비 제조업체와 종합적인 FAT(공장 인수 테스트) 일정을 잡아 현장 배송 전에 기계적 성능과 자동화 논리를 검증합니다.
공급업체의 로컬 서비스 네트워크 및 원격 진단 기능을 감사하여 장기적인 운영 지원을 보장하고 향후 가동 중지 시간을 최소화합니다.
A: 표준 정확도 범위는 일반적으로 ±0.5% ~ ±1%입니다. 고정밀 시스템은 최대 ±0.3%까지 달성할 수 있습니다. 정확도는 목표 충전량, 액체의 점도, 투여 과정에서 사용되는 특정 펌프 기술에 따라 크게 달라집니다.
A: 점도에 따라 펌프 선택이 결정됩니다. 연동 펌프는 생물학적 제제와 같이 전단에 민감한 수성 액체에 가장 적합합니다. 회전식 피스톤 펌프는 막힘이나 정밀도 손실 없이 고점도 현탁액과 밀도가 높은 액체를 정확하게 투여하는 데 필요한 기계적 힘을 제공합니다.
A: EU GMP Annex 1은 엄격한 오염 제어 전략을 요구합니다. 충진 기계는 RABS 또는 Isolator와 통합되어야 하고, 개방형 바이알에 대한 첫 번째 공기 원칙을 유지해야 하며, 자동화 시스템을 활용하여 사람의 개입을 최소화하고, 처리 중 절대 무균성을 보장해야 합니다.
A: 콤보 플랫폼은 단일 기계에서 바이알, 주사기, 카트리지 등 다양한 유형의 용기를 처리합니다. 모듈식 변경 부품을 활용하여 시설에서 형식을 신속하게 전환하고 소규모 배치 및 맞춤형 의약품 생산을 위한 장비 활용도를 극대화할 수 있습니다.
A: IPC 시스템은 로드 셀을 사용하여 빈 바이알과 채워진 바이알의 무게를 측정합니다. 시스템은 정확한 액체 질량을 계산합니다. 자동화된 피드백 루프는 이 데이터를 사용하여 펌프 스트로크를 실시간으로 조정하고 사양을 벗어나는 충전을 방지합니다.
A: RABS는 장갑 포트가 있는 물리적 장벽을 제공하지만 멸균을 위해 주변 클린룸에 의존합니다. Isolator는 통합된 생물학적 오염 제거 시스템을 갖춘 완전히 밀봉된 자급식 환경으로, 배경 공간과 관계없이 더 높은 멸균 보증을 제공합니다.
