포장 장비의 필름 크기가 잘못되면 운영 비용이 직접적으로 증가합니다. 고속 생산이 진행되는 동안 자재 폐기물이 빠르게 쌓입니다. 높은 불량률과 손상된 씰 무결성은 장기적인 수익성을 저하시킵니다. 특정 공급업체의 역량을 평가하거나 견적을 요청하기 전에 조달 및 엔지니어링 팀이 조치를 취해야 합니다. 프로세스 초기에 정확한 제품 봉투 지표를 확보해야 합니다. 이러한 중요한 치수를 추측하는 것은 종종 비참한 장비 불일치로 이어집니다.
이 기사는 정확한 필름 치수를 계산하기 위한 포괄적인 기술 청사진 역할을 합니다. 우리는 처음부터 정확한 장비 사양을 보장하는 방법을 탐구할 것입니다. 불필요한 기계 가동 중지 시간을 최소화하는 입증된 방법을 배우게 됩니다. 마지막으로 전체 작업에서 규정 준수 등급 씰링을 유지하는 방법을 보여 드리겠습니다. 다음 단계를 따르면 마진을 보호하고 포장 작업 흐름을 최적화할 수 있습니다.

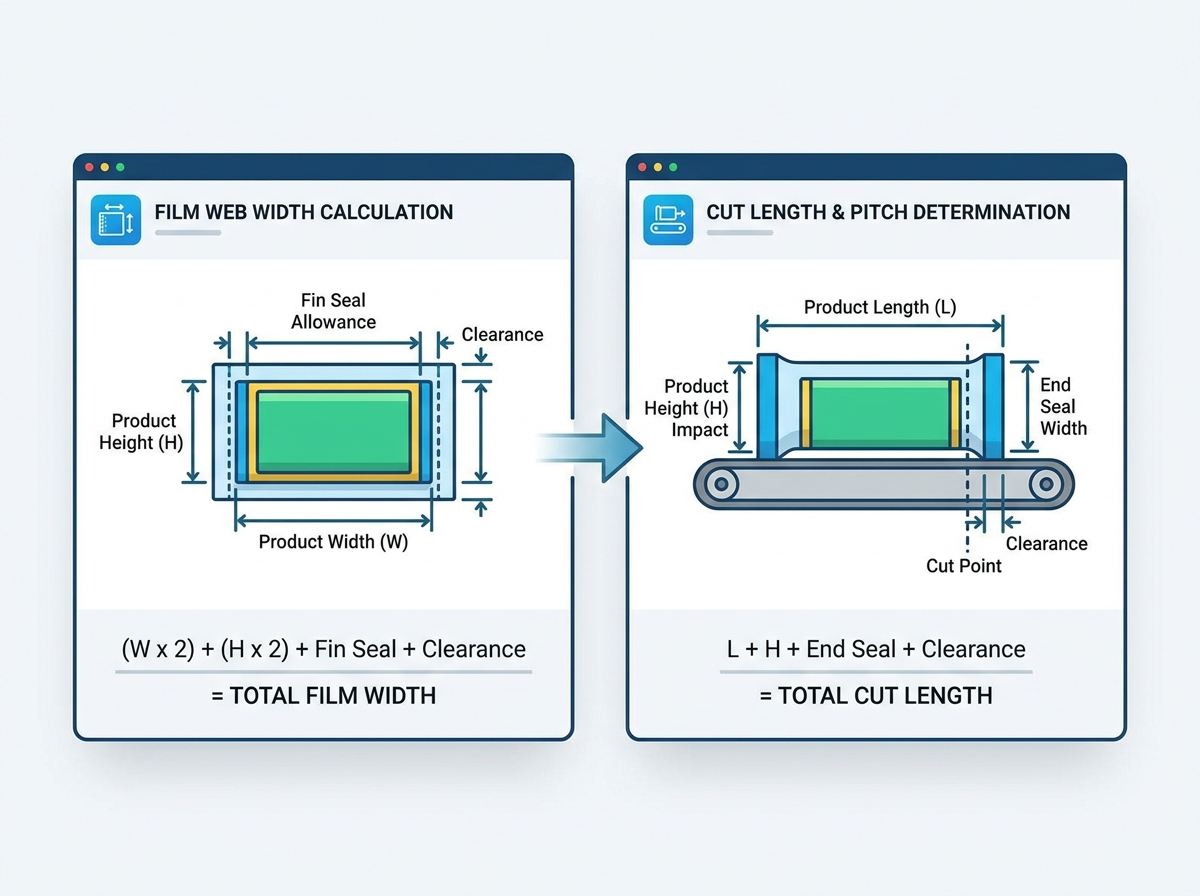

웹 폭 공식: 총 필름 폭 = (제품 폭 × 2) + (제품 높이 × 2) + 핀 씰 허용치 + 기계 여유 공간.
절단 길이 공식: 총 절단 길이 = 제품 길이 + 제품 높이 + 엔드 씰 너비 + 기계 여유 공간.
운영에 미치는 영향: 대형 필름으로 인해 매년 소모품 비용이 증가합니다. 크기가 작으면 제품이 걸리고 씰이 약해집니다.
기계 선택: 특정 절단 길이와 필름 폭에 따라 회전 조 또는 박스 모션 밀봉 메커니즘이 필요한지 여부가 결정됩니다.
필름 치수를 잘못 계산하면 운영 비용이 감당할 수 없을 정도로 커집니다. 사소한 과잉 계산은 언뜻 보기에 무해해 보입니다. 불필요한 필름 폭을 10mm만 추가하면 안전한 버퍼처럼 느껴질 수 있습니다. 그러나 이 작은 실수는 막대한 금전적 손실로 이어집니다. 100만 사이클이 넘는 10mm 오류는 10,000미터의 재료 낭비와 같습니다. 실제로는 전혀 필요하지 않은 수천 미터의 필름 비용을 지불하게 됩니다. 에 정밀도를 통합하면 자동 흐름 포장 라인 매일 발생하는 자원 낭비를 막을 수 있습니다.
씰 무결성은 또 다른 주요 재무 및 규제 위험을 초래합니다. 부적절한 필름 크기는 제품 주위에 엄청난 긴장감을 조성합니다. 이 장력은 기판을 늘리고 씰 구조를 약화시킵니다. 씰이 약하면 채널 누출과 장벽 보호 불량으로 직접 이어집니다. 식품 및 제약 응용 분야에서 누출 테스트가 실패하면 의무적인 제품 리콜이 발생합니다. 규제 기관에서는 오염 방지를 위해 규정 준수 등급 밀봉을 요구합니다. 필름 크기가 제품 봉투 전체에 너무 촘촘하게 늘어나면 이 표준을 달성할 수 없습니다.
장비 호환성은 전적으로 정확한 크기 측정 기준에 달려 있습니다. 모든 포장 기계에는 엄격한 물리적 제한이 있습니다. 여기에는 정의된 최대 및 최소 필름 웹 너비가 있습니다. 또한 특정 컷오프 길이 매개변수 내에서 작동합니다. 이러한 치수를 추측하면 호환되지 않는 장비를 구입하게 됩니다. 가장 큰 제품 SKU를 포장할 수 없는 기계를 구입할 수도 있습니다. 반대로, 가장 작은 품목을 효율적으로 실행하는 데 어려움을 겪는 대형 장비에 투자할 수도 있습니다. 정밀도는 이러한 비용이 많이 드는 조달 재해를 방지합니다.
실제 제품 측정 대신 공급업체 추정치에 의존합니다.
구운 제품이나 불규칙한 제품의 자연적 차이를 무시합니다.
씰링 조의 물리적 너비를 고려하지 못했습니다.
성형 튜브를 통한 제품 이동에 필요한 여유 공간을 간과합니다.
필요한 필름 웹 너비를 계산하려면 엄격한 수학적 접근 방식이 필요합니다. 이 측정항목은 추정할 수 없습니다. 우리는 정확한 재료 요구 사항을 결정하기 위해 업계 표준 공식을 사용합니다. 핵심 방정식은 다음과 같습니다. 필름 폭 = (제품 폭 × 2) + (제품 높이 × 2) + 핀 씰 폭 + 여유 공간. 이 공식은 제품의 전체 둘레와 가장자리를 연결하는 데 필요한 재료를 설명합니다.
종종 백 씰이라고 불리는 핀 씰에는 특정 재료 할당이 필요합니다. 표준 핀 씰은 약 25mm~30mm의 필름을 소모합니다. 그러나 이 변수는 씰링 휠 구성에 따라 변경됩니다. 콜드 씰 적용은 전적으로 압력과 특수 접착제에 의존합니다. 열 밀봉 시스템에는 열 에너지와 충분한 체류 시간이 필요합니다. 열 밀봉 구성은 때때로 제품 근처에서 필름이 타는 것을 방지하기 위해 약간 더 넓은 핀 밀봉 여유를 요구합니다. 핀 씰 변수를 확정하기 전에 항상 특정 씰링 휠 설계를 확인하십시오.
여유 공간은 성형 상자 내부의 심각한 용지 걸림을 방지합니다. 총 계산에 10mm~20mm 간격 버퍼를 추가해야 합니다. 이 버퍼는 성형 튜브 내부의 제품 마찰을 줄여줍니다. 그렇지 않으면 제품이 필름에 끌려 기계가 정지됩니다. 불규칙한 제품에는 훨씬 더 높은 허용 오차가 필요합니다. 예를 들어, 초콜릿 칩 쿠키는 높이가 다양하고 가장자리가 고르지 않습니다. 가장 불규칙한 품목의 가장 넓은 지점을 측정하고 이에 따라 여유 공간 버퍼를 늘려야 합니다.
생산 라인에서 특정 제품의 무작위 샘플 10개를 선택하십시오.
정밀 디지털 캘리퍼스를 사용하여 각 샘플의 가장 넓은 지점을 측정합니다.
크라운이나 피크에 주의하면서 각 샘플의 가장 높은 지점을 측정합니다.
10개의 샘플 중에서 발견된 가장 큰 너비와 높이 값을 기록합니다.
이 최대값을 코어 필름 폭 공식에 적용합니다.
절단 길이는 각 개별 패키지에 대해 끌어당기는 필름의 양을 나타냅니다. 웹 너비와 마찬가지로 여기서는 엄격한 공식을 사용합니다. 핵심 방정식은 절단 길이 = 제품 길이 + 제품 높이 + 엔드 씰 너비 + 여유 공간입니다. 이 공식은 포장 기계가 제품을 둘러싸기에 충분한 필름을 당겨 양쪽에 안전한 엔드 씰을 생성하도록 보장합니다.
정확한 절단 길이 계산을 위해서는 엔드 씰을 이해하는 것이 중요합니다. 방정식에 크림퍼 너비를 고려해야 합니다. 밀봉 조는 일반적으로 밀봉 밀봉을 만들기 위해 측면당 15mm ~ 30mm가 필요합니다. 모든 패키지에는 전면 씰과 후면 씰이 있으므로 전체 절단 길이를 계산할 때 이 크림퍼 허용량을 두 배로 늘려야 합니다. 양쪽을 고려하지 못하면 조가 실제 제품을 분쇄하게 됩니다.
제품 높이는 전체 절단 길이에 직접적인 영향을 미칩니다. 많은 운영자가 이 중요한 변수를 잊어버립니다. 필름은 제품 상단에서 밀봉 조의 중심점까지 아래로 이동해야 합니다. 키가 큰 제품은 필름이 더 긴 수직 거리를 이동하도록 합니다. 제품 높이를 무시하면 기계가 필름을 너무 짧게 자릅니다. 이로 인해 포장이 제품 끝 부분 위로 팽팽하게 늘어나 운송 중에 밀봉이 갑자기 열리게 됩니다.
인쇄 등록은 작업에 엄격한 컷오프 피치를 도입합니다. 인쇄되지 않은 필름은 절단 길이에 약간의 변화가 있을 수 있습니다. 인쇄된 필름은 절대적인 정밀도를 요구합니다. 포장에서는 눈 표시(작은 인쇄된 직사각형)를 사용하여 절단 메커니즘을 작동시킵니다. 이 눈 표시 사이의 거리가 피치입니다. 계산된 절단 길이는 이 피치와 정확히 일치해야 합니다. 절단 길이가 아이 마크 허용 오차를 벗어나면 그래픽이 중심에서 벗어나게 됩니다. 완벽한 정합을 유지하려면 필름 공급 속도를 밀봉 조 회전과 동기화해야 합니다.
표준 플랫 패키지는 간단한 규칙을 따릅니다. 그러나 복잡한 포장 형식을 사용하려면 이상을 수행해야 합니다 필로우 포장기의 기본 사항 . 거싯 백은 즉각적인 수학적 과제를 제시합니다. 측면 거셋을 추가하면 필름이 안쪽으로 들어가 블록 바닥 모양이 됩니다. 이 프로세스는 기본 수식을 완전히 변경합니다. 추가로 접힌 재료를 수용하려면 초기 필름 웹을 넓혀야 합니다. 또한, 거싯 패키지에는 기계식 터커가 장착된 완전히 다른 성형 상자 아키텍처가 필요합니다.
필름 게이지와 기판 재료는 물리적 크기에 큰 영향을 미칩니다. 두꺼운 라미네이트는 얇은 단일 재료처럼 작동하지 않습니다. 재료 유형은 기계적 장력 하에서 필름이 늘어나는 정도에 영향을 미칩니다. BOPP(이축 배향 폴리프로필렌)는 복잡한 포일 라미네이트와 다르게 늘어납니다. 탄력성이 높은 필름을 사용하는 경우 포장이 헐거워지는 것을 방지하기 위해 절단 길이를 약간 줄여야 할 수도 있습니다. 두꺼운 필름(밀 또는 미크론 단위로 측정)에는 재료가 성형 튜브 내부에서 단단히 접히는 것을 방지하기 때문에 더 넓은 핀 밀봉 여유가 필요합니다.
멀티팩과 단단한 트레이는 더 좁은 간격을 요구합니다. 단일의 부드러운 베이커리 품목을 포장하면 넉넉한 완충 구역이 가능합니다. 단단한 플라스틱 트레이 안에 세 가지 품목을 포장하면 역학이 완전히 달라집니다. 필름 웹이 너무 느슨하면 운송 중에 트레이가 크게 움직일 것입니다. 트레이를 제자리에 고정하려면 더 좁은 간격을 계산해야 합니다. 그러나 트레이의 단단한 모서리가 필름 웹에 구멍을 내지 않도록 주의 깊게 장력의 균형을 맞춰야 합니다.
BOPP(폴리프로필렌): 표준 신축률; 적당한 긴장 조절이 필요합니다.
포일 라미네이트: 매우 단단함; 주름을 방지하려면 더 큰 성형 상자가 필요합니다.
단일 재료: 지속 가능하지만 열에 민감합니다. 정확한 체류 시간 추적이 필요합니다.
계산된 치수에 따라 구매해야 하는 정확한 기계가 결정됩니다. 이 수치를 사용하여 유동 포장기를 평가 하고 적절한 공급업체를 선정합니다. 성형 상자 구성은 첫 번째 주요 결정을 나타냅니다. 고정 성형 박스와 조정 가능한 성형 박스 중에서 선택해야 합니다. 고정 성형 박스는 대량의 단일 제품 생산에 적합합니다. 뛰어난 일관성을 제공하며 잼이 거의 발생하지 않습니다. 조정 가능한 성형 상자는 유연성을 제공합니다. 동일한 라인에서 다양한 필름 폭을 실행하는 계약 포장업체에 필요합니다. 그러나 조정 가능한 상자를 올바르게 조정하려면 고도로 숙련된 작업자가 필요합니다.
씰링 조 구조는 절단 길이와 제품 높이에 따라 크게 달라집니다. 회전식 조는 연속적인 원으로 회전합니다. 표준 절단 길이와 매우 빠른 속도에 이상적입니다. 박스 모션 조는 직사각형 경로로 움직입니다. 그들은 출시하기 전에 잠시 동안 제품을 따라갑니다. 매우 키가 큰 제품에는 박스 모션 조가 반드시 필요합니다. 또한 엄격한 밀봉 밀봉이 필요한 가스 플러시 제품과 같이 밀봉 체류 시간 연장이 필요한 품목에도 필요합니다.
공급업체 검증을 통해 OEM이 실제로 귀하의 사양을 충족할 수 있는지 확인합니다. 구매 주문에 서명하기 전에 증거를 요구해야 합니다. 특정 기계 모델에 대한 자세한 필름 크기 차트를 요청하세요. 공급업체가 일반 나무 블록이 아닌 실제 실제 제품 샘플을 사용하여 공장 승인 테스트(FAT)를 수행하도록 강제합니다. 최대 및 최소 웹 제한에 대한 서면 보증을 받으십시오.
성형 상자 및 씰링 조 비교
구성 요소 유형 | 최고의 응용 프로그램 | 속도 프로필 | 제품 높이 제한 |
|---|---|---|---|
고정성형박스 | 전용 대용량 단일 SKU | 매우 높음 | 상자 크기로 엄격히 제한됨 |
조정 가능한 성형 상자 | 계약 포장, 다양한 SKU | 보통에서 높음 | 최대 웹 제한 내에서 유연하게 |
로터리 씰링 조 | 일반 판재류, 베이커리류 | 매우 빠르다 | 낮은 높이에서 중간 높이까지 |
박스모션 씰링 조 | 밀폐형 밀봉, MAP 가스 플러싱 | 보통의 | 매우 높은 제품에 탁월 |
조달 중 필요한 검증 단계
검증 단계 | 필요한 이유 | 허용되는 증거 |
|---|---|---|
웹 너비 제한 확인 | 기계가 가장 큰 패키지를 처리할 수 있도록 보장합니다. | OEM 사양 시트 및 엔지니어링 도면. |
공장 승인 테스트(FAT) | 기계가 귀하의 정확한 제품과 함께 작동한다는 것을 증명합니다. | 영상 증거물과 실제 밀봉된 샘플이 우편으로 발송됩니다. |
인쇄 등록 테스트 | 인쇄된 필름의 그래픽 드리프트를 방지합니다. | 아이마크 드리프트가 전혀 없는 500개 이상의 항목을 연속적으로 실행합니다. |
필름 폭과 절단 길이는 사소한 작업 세부 사항보다 훨씬 더 많은 것을 나타냅니다. 이는 기계 적합성을 결정하고 생산 속도를 제어하며 장기적인 투자 수익을 결정하는 기본 지표입니다. 수학적 기초 작업을 건너뛰면 시설에 잦은 용지 걸림, 비용이 많이 드는 재료 낭비, 약한 씰이 발생하게 됩니다. 정밀한 계산으로 귀하의 제품과 이익 마진을 보호합니다.
다음 단계는 조달 프로세스의 성공을 좌우합니다. 먼저, 전체 제품 매트릭스를 문서화하세요. 포장하려는 모든 품목의 절대 최소 및 최대 크기를 측정하십시오. 다음으로 핵심 공식을 통해 이러한 치수를 실행하여 필요한 필름 봉투를 설정합니다. 마지막으로 자격을 갖춘 포장 엔지니어와 직접 상담하여 계산을 검증하십시오. 장비 제안 요청(RFP)을 마무리하기 전에 다음 작업을 완료하십시오.
A: 필름이 너무 많으면 재료가 성형 튜브 내부에서 스스로 접히게 됩니다. 이렇게 접으면 뒷면 씰이 완전히 잘못 정렬됩니다. 추가 재료는 막대한 마찰을 발생시켜 당기는 바퀴와 밀봉 조에 심각한 걸림을 초래합니다. 즉각적인 재료 낭비와 빈번한 기계 정지를 경험하게 될 것입니다.
답: 그렇습니다. 계산된 절단 길이는 피치라고 알려진 인쇄된 눈 표시 사이의 정확한 거리와 일치해야 합니다. 인쇄된 필름에는 필름 공급 롤러와 밀봉 조 사이의 정확한 동기화가 필요합니다. 절단 길이가 이 피치에서 벗어나면 그래픽이 패키지 중앙에서 벗어나게 됩니다.
A: 가능합니다. 하지만 상당한 운영상 절충이 필요합니다. 다양한 제품에 "일률적인" 필름 너비를 사용하면 미적인 단점이 발생합니다. 소형 제품의 경우 포장이 느슨하고 주름져 있습니다. 더 중요한 것은 소형 제품을 불필요하게 넓고 값비싼 필름 소재로 포장하여 비용을 낭비한다는 것입니다.
