2차 포장 장비 구매가 초기 사양 단계에서 중단되는 경우가 많습니다. 포장 설계 가정과 실제 기계 기능 간의 심각한 불일치로 인해 정기적으로 견적이 부정확해지고 일정이 지연되며 전반적인 장비 효율성이 저하됩니다. 디지털 CAD 파일만으로는 빠르게 진행되는 생산 현장의 실제 재료 동작을 반영하지 않습니다. 맞춤형 툴링을 정확하게 지정하고, 자동 전환 시간을 확인하고, 지속적인 생산 속도를 보장하기 위해 장비 공급업체는 구체적인 물리적 증거를 요구합니다. 이 기사에서는 정확한 디지털 다이라인, 평평한 상자 블랭크 및 필요한 모든 제품 샘플을 자세히 설명하는 명확하고 엔지니어링에 맞춰 조정된 체크리스트를 제공합니다. 이러한 요소를 적절하게 평가하고 매우 안정적인 패키징 솔루션을 엔지니어링하는 방법을 발견하게 됩니다. 이 인계 프로세스를 마스터하면 라인을 더 빠르게 출시하고, 엔지니어링 노력을 합리화하며, 설치 후 재설계로 인한 불편함을 피할 수 있습니다. 궁극적으로 이러한 사전 예방적 접근 방식은 이론적 패키징 개념과 실제 제조 성공 사이의 격차를 해소합니다.
디지털 다이라인은 기본 치수를 설정하지만 실제 샘플은 스코어라인 메모리 및 보드 다공성과 같은 중요한 재료 동작을 나타냅니다.
자동 상자 포장 기계를 조달하려면 FAT(공장 승인 테스트)를 위해 수백 개의 생산 등급 샘플을 제공해야 합니다.
상자 두께나 접착 이음새의 작은 차이로 인해 수직 또는 수평 적재 메커니즘이 필요한지 여부가 결정될 수 있습니다.
정확한 샘플 제출은 비용이 많이 드는 설치 후 재작업을 방지하고 장기적인 라인 OEE를 보호합니다.

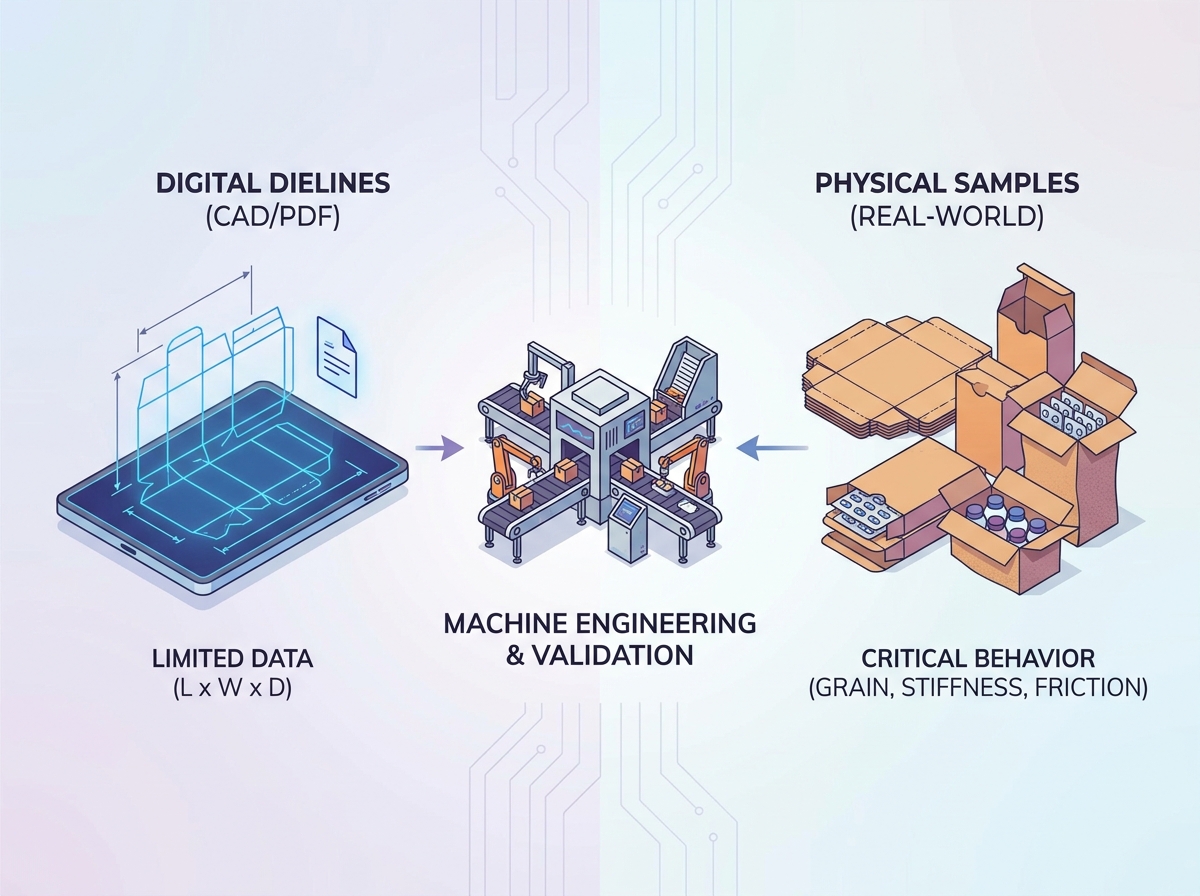

엔지니어링 팀은 종종 디지털 사양이 공급업체에 필요한 모든 것을 제공한다고 가정합니다. 그러나 이론적 측정에만 의존하면 막대한 생산 위험이 발생합니다. CAD 또는 PDF 형식의 디지털 다이라인은 길이, 너비, 깊이와 같은 기본 치수를 효과적으로 전달합니다. 공백의 기하학적 레이아웃을 명확하게 설명합니다. 그러나 그들은 중요한 물리적 특성을 전달하는 데 완전히 실패합니다. 디지털 파일은 판지 결 방향을 보여줄 수 없습니다. 고유한 재료 강성을 나타낼 수는 없습니다. 또한 코팅 마찰과 같은 표면 특성을 숨깁니다.
실제 샘플이 중요한 이유를 파악하려면 이해해야 합니다 포장 기계의 기본 사항을 . 장비는 고속에서 원활하게 작동하기 위해 정밀한 물리적 상호작용에 의존합니다. 예를 들어, 진공 흡입 컵은 상자 표면에 물리적으로 맞물립니다. 이 컵은 잡지에서 평평한 공백을 추출하여 입체적인 모양으로 세우는 것입니다. 판지 표면의 다공성이 높으면 표준 흡입 컵은 진공 압력을 잃습니다. 기계는 반복적으로 블랭크를 삭제하여 심각한 가동 중지 시간을 초래합니다. 엔지니어는 보드를 물리적으로 테스트하여 올바른 진공 펌프 크기와 컵 재료를 선택해야 합니다.
터킹 메커니즘은 유사한 물리적 제약에 직면해 있습니다. 귀하의 디자인이 단순한 턱인 플랩, 핫멜트 접착제 마감 또는 복잡한 충돌 잠금 바닥을 사용하든 관계없이 기계는 본질적인 재료 저항을 극복해야 합니다. 우리는 이것을 점수선 기억이라고 부릅니다. 상자가 접히는 것을 너무 적극적으로 저항하면 스프링처럼 작동합니다. 집어넣는 장치가 플랩을 안전하게 닫는 데 어려움을 겪을 수 있습니다. 엔지니어는 물리적 샘플을 통해 이러한 저항을 측정하고 이에 따라 로봇 팔이나 가이드 레일을 조정할 수 있습니다.
엔지니어링 관점에서 기계 제작자는 실제 물리적 적재 가능성을 기반으로 공급 매거진을 설계합니다. 이론적 치수는 모든 상자가 완벽하게 평평하게 놓여 있다고 가정합니다. 실제 포장에서는 거의 항상 약간의 휘어짐, 뒤틀림 또는 고르지 못한 접착제 이음새가 특징입니다. 수백 개의 뒤틀린 블랭크가 촘촘하게 쌓이면 예측할 수 없는 동작을 합니다. 매거진 벽에 쐐기로 고정되거나 기계에 이중으로 공급될 수 있습니다. 실제 샘플을 평가하면 제작자가 재료에 정확히 맞는 맞춤형 탄창 각도, 진동 모듈 및 고정 클립을 설계할 수 있습니다.
일반적인 실수: 조달 팀이 조용히 판지 공급업체를 변경하는 동안 오래된 CAD 파일에 의존하는 것입니다. 치수가 동일하더라도 새로운 공급업체의 보드는 강성이나 결 방향이 달라 즉시 기계 걸림이 발생할 수 있습니다.
공급업체는 소수의 일반 상자를 기반으로 수백만 달러 규모의 생산 라인을 설계할 수 없습니다. 이를 위해서는 매우 구체적인 물리적 증거의 진행이 필요합니다. 각 프로젝트 단계에서 정확한 양과 유형의 샘플을 제공하는 것이 기계 투자의 궁극적인 성공을 결정합니다.
프로토타입 샘플과 실제 생산 샘플을 명확하게 구분해야 합니다. 포장 디자이너는 평판 플로터 테이블에서 프로토타입 블랭크를 자르는 경우가 많습니다. 플로터는 진동 칼과 채점 휠을 사용합니다. 이 과정은 종이 섬유를 부드럽게 분쇄합니다. 매우 느슨하고 접기 쉬운 스코어 라인을 만듭니다.
반대로 상업용 다이컷 프레스는 실제 생산 샘플을 고속으로 찍어냅니다. 강철 규칙은 보드를 강타하여 훨씬 더 단단하고 저항력이 뛰어난 점수선을 만듭니다. 기계 교정을 위해 플로터 컷 프로토타입을 제출하는 경우 장비가 더 단단한 생산 등급 상자를 만나면 실패하게 됩니다. 최종 엔지니어링 평가를 위해 항상 상업용 다이컷 샘플을 제공하십시오.
자동 포장 기계 조달은 서로 다른 단계로 이루어집니다. 각 단계마다 서로 다른 양의 물리적 재료가 필요합니다.
초기 견적 단계: 초기 논의 중에 공급업체에는 20~50개의 플랫 블랭크가 필요합니다. 또한 5~10개의 기본 제품 샘플이 필요합니다. 이 작은 배치는 엔지니어가 기본 기계 설치 공간을 결정하는 데 도움이 됩니다. 이를 통해 최적의 매거진 스타일을 선택하고 가장 효과적인 로딩 방식을 제안할 수 있습니다.
엔지니어링 및 FAT 단계: 구매 주문서에 서명하면 요구 사항이 극적으로 증가합니다. FAT(공장 승인 테스트)의 경우 공급업체에는 1,000~5,000개 이상의 연속 생산 등급 블랭크가 필요합니다. 이 볼륨을 사용하면 엔지니어는 15~30분 동안 최대 작동 속도로 장비를 실행할 수 있습니다. 확장된 실행은 숨겨진 정체율을 드러내고 미세한 마찰을 드러내며 지속적인 OEE 기능을 입증합니다.
상자는 빈 상태로 운송되지 않습니다. 공급업체에는 실제 기본 제품이 상자 안에 들어가는 것이 시급합니다. 여기에는 블리스 터 팩, 유리병 또는 유연한 파우치가 포함됩니다. 엔지니어는 주요 제품 공차 변화를 고려해야 합니다. 유리병은 정밀 가공된 금속 부품보다 허용 오차가 약간 더 넓을 수 있습니다. 로딩 메커니즘은 제품을 찌그러뜨리지 않고 이러한 미묘한 변화를 수용해야 합니다.
또한 모든 보조 삽입물을 제공해야 합니다. 의약품 패키지에 접힌 정보 전단지가 필요한 경우 기계는 병과 전단지를 동시에 상자에 물리적으로 밀어 넣어야 합니다. 인서트를 추가하면 내부 틈새 요구 사항이 크게 변경됩니다. 완전하고 완전히 채워진 페이로드를 제공하면 엔지니어는 특정 화물에 완벽하게 맞는 맞춤형 로딩 버킷을 설계할 수 있습니다.
샘플의 물리적 특성은 기계의 기본 아키텍처를 직접적으로 결정합니다. 기계 제작자는 단순히 표준 모델을 선반에서 꺼내는 것이 아닙니다. 특정 재료의 작동 방식에 따라 전체 공급, 세우기 및 로딩 논리를 구성합니다.
가장 중요한 결정은 로딩 방향을 선택하는 것입니다. 샘플 특성이 이 선택을 전적으로 주도합니다.
수평 로더: 이 시스템은 제품을 상자에 측면으로 밀어 넣습니다. 이는 매우 안정적인 제품에 가장 적합합니다. 예로는 블리스 터-박스 통합 라인, 대형 냉동 식품 트레이 또는 단단한 플라스틱 병이 있습니다. 제품이 뒤집히거나 상자 뚜껑에 걸리는 일 없이 수평으로 밀 때 견딜 수 있는 경우 엔지니어는 일반적으로 이 고속 구성을 권장합니다.
수직 로더: 이 시스템은 중력을 사용하여 세워진 상자에 제품을 아래로 떨어뜨립니다. 포장된 사탕이나 하드웨어 나사와 같은 헐거운 벌크 제품에는 엄격하게 요구됩니다. 또한 수직 적재는 매우 취약한 품목을 보호하고 여러 개의 느슨한 부품을 동일한 상자에 순차적으로 넣어야 하는 다중 구성 요소 키트를 수용합니다.
규제가 엄격한 부문에는 더욱 엄격한 샘플 평가가 필요합니다. 제약 산업에서는 GMP(Good Manufacturing Practice) 표준이 장비 설계를 지배합니다. 샘플은 적절한 내부 클리어런스를 입증해야 합니다. 자동 전단지 접기 및 삽입 메커니즘이 원활하게 작동하려면 정확한 치수 간격이 필요합니다.
또한 최신 규정 준수에는 강력한 추적 코딩이 필요합니다. 기계식 엠보싱을 사용하든 레이저 잉크젯 시스템을 사용하든 엔지니어는 판지가 잉크를 흡수하거나 압력에 반응하는 방식을 테스트해야 합니다. 비전 거부 시스템에는 기본 카메라 매개변수를 설정하기 위한 물리적 샘플도 필요합니다. 카메라는 올바르게 인쇄된 바코드와 얼룩진 변형을 구별해야 합니다. 이러한 극단적인 경우를 포괄하는 다양한 샘플을 제공해야 합니다.
현대 생산 시설에서는 단일 제품 크기를 영원히 운영하는 경우가 거의 없습니다. 여러 SKU에 걸쳐 실제 샘플을 평가하면 엔지니어가 빠른 전환 도구를 설계할 수 있습니다. 가장 작은 상자와 가장 큰 상자를 물리적으로 비교함으로써 제작자는 레시피 기반 자동화를 통합할 수 있습니다. 서보 모터는 저장된 레시피를 기반으로 가이드 레일과 매거진 너비를 자동으로 조정하여 실행 간 수동 전환 시간을 크게 줄일 수 있습니다.
모범 사례: 향후 제품 출시를 위한 극단적인 크기라도 실행하려는 절대 최대 및 최소 상자 크기를 항상 보내십시오. 기계 범위를 미리 설정하면 값비싼 애프터마켓 개조를 방지할 수 있습니다.
정확한 물리적 샘플을 제공하지 못하면 비용이 많이 드는 실패가 연속적으로 발생합니다. 실제 생산 자재가 초기 엔지니어링 샘플과 다를 경우 재정적 영향은 단순한 지연을 훨씬 넘어섭니다.
보드 캘리퍼라고도 하는 재료 두께의 영향을 고려하십시오. 최종 생산 상자가 제공된 초기 디지털 다이라인보다 단지 2mm 더 두꺼운 경우 재난이 발생합니다. 맞춤형 비행, 고정용 버킷, 정밀하게 가공된 가이드 레일이 갑자기 너무 좁아집니다. 상자가 즉시 걸릴 것입니다. 공급업체는 이러한 금속 부품을 제거하고 CNC 시설에서 다시 가공한 후 다시 설치해야 합니다. 이러한 도구 재설계로 인해 막대한 지연이 발생하고 프로젝트 예산이 급격하게 부풀려집니다.
예상치 못한 재료 마찰로 인해 공장 운영자가 기계 속도를 낮추는 경우가 많습니다. 마케팅 팀이 출시 직전에 상자에 고광택 UV 코팅을 추가하기로 결정했다고 가정해 보겠습니다. 그들은 엔지니어링 팀에 알리지 않습니다. 광택 코팅은 공급 매거진 내부에 엄청난 정전기와 마찰을 발생시킵니다. 자동 장비는 블랭크를 충분히 빠르게 분리할 수 없습니다.
지속적인 용지 걸림을 방지하기 위해 작업자는 다이얼을 줄여서 목표한 100박스가 아닌 분당 60박스로 기계를 가동해야 합니다. 이러한 급격한 속도 감소는 예상 ROI를 파괴하고 전체 업스트림 생산 라인에 병목 현상을 발생시킵니다.
이러한 실패를 방지하려면 다기능 팀은 엄격한 "고정 사양" 이정표를 설정해야 합니다. 기계 제작업체가 실제 샘플을 받아 검증하면 사양이 고정됩니다. 이후에 상자 공급업체, 판지 등급 또는 다이라인 형상을 변경하려면 공식적인 재평가가 필요합니다. 기계 제작자는 장비가 여전히 변형을 처리할 수 있는지 확인하기 위해 새로운 물리적 샘플을 테스트해야 합니다.
표: 구현 위험 및 완화 전략
위험 요인 | 잠재적인 운영 영향 | 필수 완화 전략 |
|---|---|---|
부정확한 보드 캘리퍼 | 맞춤형 버킷과 항공편 내부에 상자가 끼어 있습니다. | 정확한 최종 생산 사양과 일치하는 상업용 다이컷 블랭크를 공급하세요. |
예상치 못한 표면 마찰 | 진공 컵은 공백을 떨어뜨립니다. 잡지가 공급되지 않습니다. | 초기 FAT 단계에서 모든 최종 코팅(UV, 수성)을 테스트합니다. |
가변 기본 페이로드 | 로딩 푸셔로 인해 제품이 부서지거나 상자 덮개가 찢어집니다. | 모든 제품 허용 한계를 포함하여 완전히 채워진 샘플을 제출하십시오. |
일관되지 않은 접착 솔기 | 스태킹 불안정; 뒤틀린 상자는 기계에 이중으로 공급됩니다. | 접이식 상자 변환기와 엄격한 QA 계약을 체결하십시오. |
잘 준비된 조달 패키지는 엔지니어링 일정을 극적으로 가속화합니다. 이를 통해 추측을 없애고 공급업체가 매우 정확하고 구속력 있는 견적을 제공할 수 있습니다. 평가할 때 포장 기계를 실제 샘플을 계약의 기초로 간주해야 합니다.
장비 제작자와 계약하기 전에 다음 자료를 준비하십시오. 이 체크리스트를 필수로 처리하면 끝없이 주고받는 통신 지연을 방지할 수 있습니다.
최종 벡터 다이라인: 깨끗한 DXF 또는 PDF 파일을 제출하세요. 직선형 턱, 역방향 턱 또는 복잡한 크래시 잠금 바닥을 사용하는지 여부에 관계없이 정확한 접기 유형을 명확하게 지정하는지 확인하십시오.
재료 사양: 보드 캘리퍼(두께), 보드 재료 유형(예: SBS, CCNB), 고유 결 방향 및 적용된 모든 표면 코팅을 자세히 설명하는 문서를 제공합니다.
생산 등급 플랫 블랭크: 펼쳐진 블랭크와 접착되지 않은 블랭크를 상업용 다이커팅 프레스에서 직접 공급합니다. 초기 견적과 최종 FAT 단계 모두에 대해 요청된 정확한 수량을 제공하십시오.
완전히 채워진 기본 제품 샘플: 내부에 들어가는 실제 품목을 전달합니다. 정확하게 가중치를 부여하고 실제 치수 공차를 반영하는지 확인하세요. 전단지나 플라스틱 삽입물과 같은 모든 보조 구성 요소를 포함합니다.
성과에 대해 공급업체에 책임을 져야 합니다. 초기 엔지니어링 단계에서 비디오 개념 증명을 제공하도록 요구합니다. 이 비디오는 제안된 매거진을 통해 작동하고 메커니즘을 세우는 특정 실제 샘플을 명확하게 보여야 합니다.
또한 테스트된 물리적 샘플을 엄격하게 기준으로 기계적 보증을 요구하십시오. 계약서에는 제공된 정확한 재료를 사용하여 기계가 특정 처리량을 달성할 것이라고 명시해야 합니다. 이러한 기본 책임을 설정하면 최종 구매 주문을 발행하기 전에 확신을 갖게 됩니다.
안정적인 패키징 자동화를 확보하려면 디지털 파일을 교환하는 것보다 훨씬 더 많은 것이 필요합니다. 최신 장비는 표준화된 프레임에 위치하지만 제품과 인터페이스하는 도구는 고도로 맞춤화된 자산으로 남아 있습니다. 기계의 기능적 정확성과 장기적인 신뢰성은 평가 단계에서 제공하는 물리적 샘플의 정확성에 정비례합니다.
점수선 저항 및 표면 마찰과 같은 물질적 특성을 이해함으로써 엔지니어가 견고하고 걸림이 없는 시스템을 설계할 수 있습니다. 플로터 컷 프로토타입보다 상용 등급 샘플을 우선시하면 자본 투자를 보호하고 예상 처리량 속도를 확보할 수 있습니다. 즉각적인 다음 단계는 분명합니다. 포장 엔지니어 및 재료 변환기에 직접 문의하십시오. 장비 공급업체와 RFQ 프로세스를 시작하기 전에 모든 보드 등급, 코팅 및 치수 공차를 마무리하십시오. 그렇게 하면 원활한 엔지니어링 인계와 매우 성공적인 설치가 보장됩니다.
답변: 정확한 양은 기계 속도에 따라 다르지만 공급업체는 일반적으로 15~30분 연속 실행에 충분한 샘플을 요구합니다. 표준 장비의 경우 이는 걸림률을 정확하게 노출하고 지속적인 신뢰성을 검증하기 위해 2,000~5,000개 이상의 부품을 제공하는 것을 의미합니다.
A: 예, 조정 가능한 툴링 및 레시피 관리 소프트웨어를 통해 여러 다이라인을 처리할 수 있습니다. 그러나 최소 및 최대 기계적 범위를 올바르게 계산하려면 초기 엔지니어링 단계에서 모든 고유 다이라인과 물리적 샘플을 제출해야 합니다.
A: 결 방향은 상자의 구조적 강성과 기계 매거진 내부에 쌓인 상태에서 상자가 구부러지는 방식에 큰 영향을 미칩니다. 이러한 휘어짐은 블랭크를 추출하려는 회전식 또는 왕복식 픽 앤 플레이스 메커니즘의 신뢰성과 정확성에 직접적인 영향을 미칩니다.
A: 새 공급업체의 스코어링 압력, 접착제 적용 또는 보드 캘리퍼의 변화로 인해 즉시 용지 걸림이 발생할 수 있습니다. 가이드 레일과 진공 설정을 조정하려면 기존 기계에서 새 공급업체의 샘플을 재인증하는 것이 좋습니다.
