새로운 생산 장비를 업그레이드하거나 설치하는 것은 내재된 위험을 수반합니다. 대부분의 시운전 지연은 기계 고장으로 인해 발생한다고 생각할 수도 있지만 이는 사실이 아닙니다. 시운전이 지연되는 가장 일반적인 원인은 용기, 마개 및 장비 간의 예상치 못한 비호환성입니다. 표준 병과 뚜껑이 표준 기계에서 원활하게 작동한다고 가정하는 것은 비용이 많이 드는 운영 감독입니다. 수지, 나사산 피치 또는 병 강성의 약간의 차이는 시간이 지남에 따라 라인 효율성에 큰 영향을 미칩니다. 조달을 완료하기 전에 액체 충전 라인 공장 관리자와 엔지니어는 엄격한 용기 호환성 검사를 실행해야 합니다. 또한 공급업체 평가 중에 특정 성능 허용 오차를 요구해야 합니다. 이 가이드에서는 넥 형상을 밸브 간극과 효과적으로 정렬하는 방법을 배웁니다. 누출을 방지하기 위해 적절한 토크 제어를 지정하는 방법을 다룰 것입니다. 마지막으로 구매 주문서에 서명하기 전에 완벽한 공급업체 검증 테스트를 구성하는 방법을 알아봅니다.

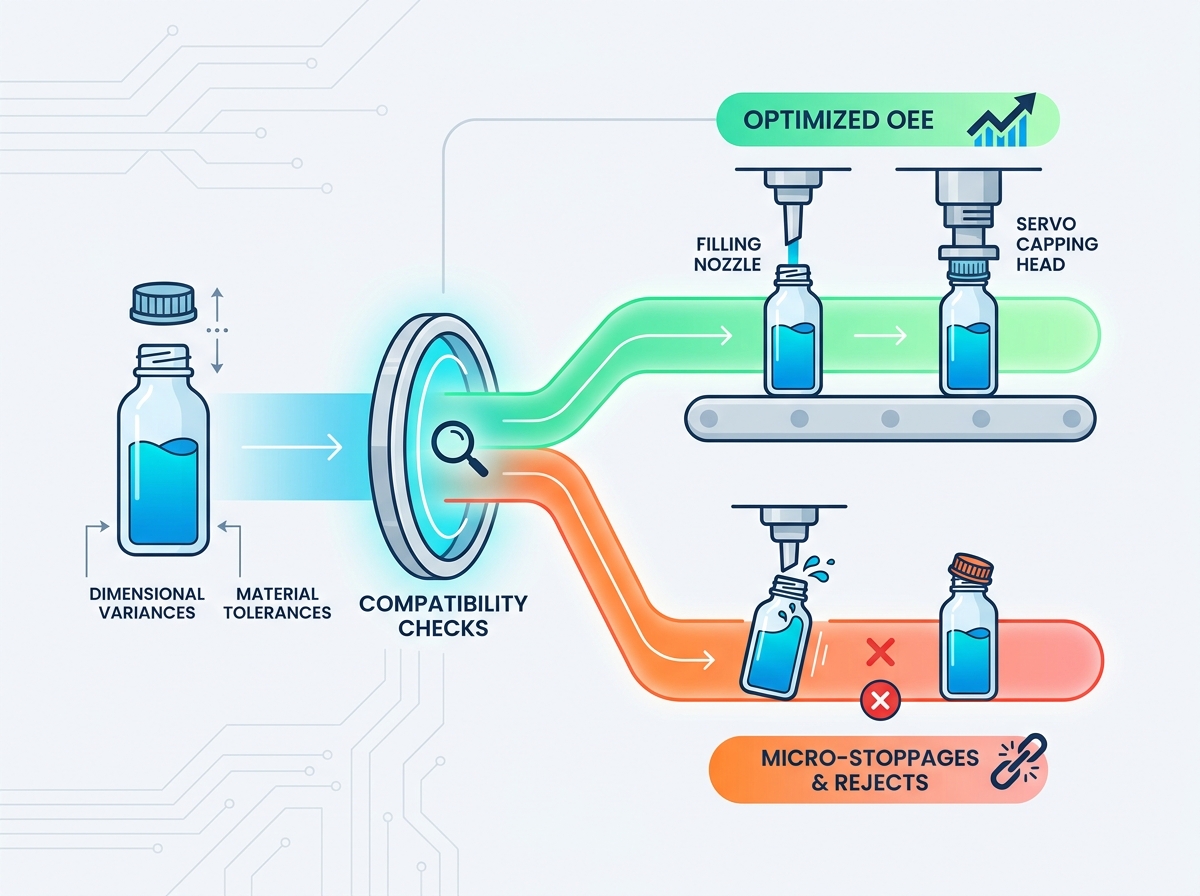

병과 뚜껑의 사소한 치수 차이는 미세한 정지와 크로스스레딩을 통해 전체 장비 효율(OEE)을 직접적으로 저하시킵니다.
액체 특성(거품, 점도)은 병목 형상과 충전 밸브 선택 간의 관계를 결정해야 합니다.
정밀한 토크 제어는 협상할 수 없습니다. 서보 병 캡핑 기계를 통합하면 가변 캡 스레드 마찰과 관련된 위험이 완화됩니다.
PO 서명 전에 맞춤형 충진 라인 서비스를 통해 구조화된 호환성 테스트를 의무화함으로써 책임성을 보장하고 실제 처리량 한도를 검증합니다.
포장 비호환성은 수익에 직접적인 영향을 미칩니다. 검증되지 않은 병과 뚜껑은 폐기율이 높습니다. 또한 운송 중에 제품 누출이 발생합니다. 이러한 문제는 봉인의 무결성을 저해하고 브랜드 평판을 훼손합니다. 일반 구성 요소 사양을 단순히 신뢰할 수는 없습니다. 표준 포장 로트에도 금형 캐비티 전체에 걸쳐 미세한 차이가 있습니다. 이러한 차이로 인해 고속 컨베이어에서 용지 걸림과 정렬 불량이 발생합니다. 작업자가 십자형 캡이나 부서진 병을 지속적으로 청소해야 하면 과도한 가동 중단 시간이 발생합니다. 시간이 지남에 따라 이러한 짧은 중단으로 인해 일일 생산 할당량이 파괴됩니다.
성공적인 장비 사양에는 명확하고 측정 가능한 지표가 필요합니다. 목표 CPM(분당 컨테이너 수)을 지속적으로 달성해야 합니다. 동시에 허용되는 업계 기준보다 낮은 거부율을 유지해야 합니다. 이 기준선은 일반적으로 0.5% 미만입니다. 이러한 목표를 달성하려면 정밀한 핸들링이 필요합니다. 모든 용기는 필러, 캡퍼, 라벨러를 거침없이 통과해야 합니다. 기계가 이 수치를 달성하기 위해 빈번한 수동 재보정을 필요로 한다면 사양이 실패한 것입니다.
단일 구성요소를 정적으로 평가하는 것은 엄청난 확장성 위험을 안겨줍니다. 고정된 충전 노즐 아래에서 병 하나를 테스트하고 허용 가능한 것으로 간주할 수 있습니다. 그러나 이는 지속적인 동적 동작을 무시합니다. 자동화된 기계는 지속적인 진동 속에서 작동합니다. 라인 배압과 열 변화가 발생합니다. 병은 책상 위에는 안정적으로 남아 있지만 움직이는 컨베이어에서는 흔들릴 수 있습니다. 실제 회선 조건에서 컨테이너가 어떻게 작동하는지 관찰해야 합니다. 이러한 동적 상호 작용을 무시하면 전체 프로덕션 실행 중에 심각한 확장성 오류가 발생합니다.
병목 내부 직경과 충전 노즐 외부 직경 사이의 임계 비율이 충전 성공 여부를 결정합니다. 간격이 좁으면 공기 변위가 제한됩니다. 액체가 병에 들어갈 때 대체된 공기는 명확한 탈출 경로가 필요합니다. 노즐이 너무 많은 공간을 차지하면 빠져나가는 공기로 인해 액체가 목 위로 올라오게 됩니다. 이로 인해 블로우백과 과도한 거품이 발생합니다. 노즐 주위에 적절한 환기 공간을 설계해야 합니다. 이 간격은 불필요한 튀김 없이 부드럽고 빠른 충전을 보장합니다.
다양한 재료는 온도와 압력에 고유하게 반응합니다. PET, HDPE 또는 유리가 채워지는 액체에 어떻게 반응하는지 평가해야 합니다. 핫필 적용으로 인해 가벼운 PET 병에 판넬이 생기는 경우가 많습니다. 플라스틱은 뜨거운 충전 중에 팽창하고 냉각 중에 수축합니다. 이 수축은 내부 변형을 만듭니다. 유리병은 열을 잘 견디지만 열충격에 취약합니다. 용기 재질은 제품의 비중 및 온도 프로필과 일치해야 합니다. 이를 통해 생산 라인의 구조적 결함을 방지할 수 있습니다.
고점도 액체는 특정 밸브 유형을 결정합니다. 부유 물질도 밸브 선택에 큰 영향을 미칩니다. 물과 같은 얇은 액체는 중력 또는 유량계 밸브와 완벽하게 작동합니다. 걸쭉한 소스나 크림에는 견고한 피스톤 밸브가 필요합니다. 이 밸브를 선택한 병 모양과 주의 깊게 연결해야 합니다. 입구가 넓은 병은 큰 피스톤 노즐을 쉽게 수용합니다. 목이 좁은 병에는 입구에서 막히는 현상을 방지하기 위해 다이빙 노즐이 필요합니다. 올바르게 정렬하면 사이클 사이에 물이 떨어지는 것을 방지할 수 있습니다.
표 1: 밸브 선택 및 용기 호환성
액체 유형 | 이상적인 밸브 유형 | 컨테이너 요구 사항 | 일반적인 위험 요소 |
|---|---|---|---|
저점도(물, 정령) | 중력 / 유량계 | 표준 좁거나 넓은 목 | 스플래시와 블로우백 |
중간 점도(시럽, 오일) | 피스톤 / 기어 펌프 | 적당한 넥 오프닝 | 스트링 또는 떨어지는 |
고점도/미립자(소스) | 대형 피스톤 | 입이 넓은 항아리 | 병 입구의 브리징 |
모자는 육안으로 동일하게 보이지만 내부 해부학은 매우 다양합니다. 스레드 시작, 피치 각도 및 캡 스커트 강성을 분석해야 합니다. 이러한 세부 사항을 인식하는 것은 라인 성공에 매우 중요합니다. 표준 마개는 금형 및 제조업체에 따라 다양한 허용 오차를 갖습니다. 공급업체 A의 캡이 완벽하게 맞물릴 수 있습니다. 공급업체 B의 시각적으로 동일한 캡은 목 아래로 묶일 수 있습니다. 마개 장비를 선택하기 전에 이러한 치수 공차를 면밀히 조사해야 합니다.
고속 조건에서는 일관된 토크를 적용하는 것이 매우 어렵습니다. 환경 요인은 실 마찰에 큰 영향을 미칩니다. 온도 변화로 인해 플라스틱 나사산이 단단해지거나 유연해질 수 있습니다. 이러한 마찰 불일치는 심각한 품질 문제로 이어집니다. 직면하게 될 가장 일반적인 과제는 다음과 같습니다.
과도한 토크: 플라스틱 나사산이 벗겨져 씰이 완전히 파괴됩니다.
토크 부족: 끼워 맞춤이 헐거워져 즉시 제품 누출이 발생합니다.
크로스 스레딩: 캡이 부적절한 각도로 척에 들어갈 때 발생합니다.
긁힘: 공격적인 조임 메커니즘으로 인해 잠금 장치의 외부 미관이 손상됩니다.
서보 병 캡핑 기계를 지정하는 것은 책임이 높은 제품에 매우 중요합니다. 공압 캐퍼는 지속적으로 변동하는 공기 압력에 의존합니다. 서보 모터는 이러한 예측 불가능성을 제거합니다. 고급 피드백 루프를 사용하여 속도와 토크를 독립적으로 제어합니다. 캡에 약간의 수지 변화가 있는 경우 서보 시스템은 저항 변화를 즉시 감지합니다. 이러한 사소한 한도 변화에 실시간으로 적응합니다. 이는 모든 단일 병에 완벽한 도포 토크를 보장하여 제품이 누출되거나 훼손되지 않도록 보호합니다.
현대 포장 트렌드는 재료 비용을 절약하기 위해 경량화를 선호합니다. 불행하게도 경량 컨테이너는 생산 현장에서 엄청난 골칫거리를 야기합니다. 컨테이너의 무게 중심을 평가해야 합니다. 키가 크거나 좁거나 가벼운 빈 병은 매우 불안정합니다. 컨베이어가 갑자기 정지할 때 넘어지기 쉽습니다. 라인 배압으로 인해 얇은 플라스틱 병이 쉽게 부서집니다. 스크램블러에서 충전소까지의 이동 과정에서 빈 컨테이너가 살아남는지 확인하려면 빈 컨테이너의 구조적 무결성을 계산해야 합니다.
병을 이동하는 방법을 결정하는 것은 주요 엔지니어링 선택입니다. 안정화 퍽과 컨베이어로 직접 핸들링 중에서 선택해야 합니다. 다음 의사결정 프레임워크를 따르세요.
용기 바닥 평가: 병 바닥이 고르지 않거나 매우 좁은 경우 퍽 시스템을 사용해야 합니다.
라인 속도 평가: 고속 출력에는 급가속 중에 기울어지는 것을 방지하기 위해 퍽이 필요한 경우가 많습니다.
전환 요구 사항 검토: 균일한 원통형 병을 사용하는 경우 직접 운반이 더 저렴하고 변경 부품이 더 적게 필요합니다.
재료 강도 분석: 퍽은 라인 축적 압력으로 인해 초박형 병이 부서지는 것을 방지합니다.
컨테이너가 목표 출력 속도에서 완전히 안정적인 것으로 입증된 경우에만 직접 운반을 선택하십시오.
생산 라인은 전환 지점만큼 강력합니다. 스테이션 간 원활한 환승 허용 오차를 보장하는 것이 필수입니다. 병은 출렁임 없이 주유소에서 캐퍼로 이동해야 합니다. 라벨링 및 케이스 포장 장비로 원활하게 전환해야 합니다. 잘못된 핸드오프를 해결하기 위해 반복 불가능한 맞춤형 운영자 조정에 의존할 수는 없습니다. 가이드 레일, 스타 휠 및 타이밍 나사는 정확하고 잠긴 위치를 가져야 합니다. 이는 인적 오류를 제거하고 전체 레이아웃에서 안정적인 컨테이너 흐름을 보장합니다.
이론적 디자인은 화면에서 완벽하게 보입니다. 그러나 이론적인 CAD 모델만을 토대로 장비 계약을 체결해서는 안 됩니다. 가상 시뮬레이션은 사소한 마찰 문제나 정전기 축적을 예측할 수 없습니다. 특정 포장재에 대한 물리적 테스트를 요구해야 합니다. 실제 생산 샘플을 제조업체에 보냅니다. 경험적 검증 없이 이루어진 어떠한 보장도 거부하십시오. 이러한 엄격한 입장은 구현 위험을 완화하고 공급업체가 엔지니어링 주장을 입증하도록 강요합니다.
OEM 통합 팀을 활용하여 포괄적인 기능 연구를 수행합니다. 에 참여하면 맞춤형 충전 라인 서비스 엔지니어가 컨테이너 설계의 취약한 링크를 조기에 식별할 수 있습니다. 병목 현상에 약간 더 긴 다이빙 노즐이 필요하다는 사실을 발견할 수도 있습니다. 제작 단계 전에 기계 공구 수정을 제안할 수도 있습니다. 이러한 사전 협업을 통해 나중에 비용이 많이 드는 개조를 방지할 수 있습니다. 이는 최종 기계 설계가 특정 작동 요구 사항을 완벽하게 반영하도록 보장합니다.
엄격한 FAT는 최종 안전망입니다. 초기 계약에서 이 테스트에 대한 구체적이고 투명한 가정을 설정해야 합니다. 테스트에 필요한 병과 뚜껑의 정확한 양을 지정하십시오. 10분짜리 빠른 질주를 받아들이지 마십시오. 진정한 OEE를 입증하려면 몇 시간 동안 연속 실행을 요구하십시오. 이렇게 연장된 기간은 장비가 표준 포장 로트에서 발견되는 자연적인 차이를 처리하도록 보장합니다. FAT 중에 기계가 걸리면 공급업체는 배송 전에 문제를 해결해야 합니다.
신뢰할 수 있는 생산 라인을 지정하는 것은 개별 기계를 구입하는 것이 아닙니다. 이를 위해서는 병, 뚜껑, 액체 및 장비를 단일하고 상호 의존적인 시스템으로 처리해야 합니다. 한 구성 요소의 오류가 전체 작업에 걸쳐 빠르게 확산됩니다. 액체 역학의 물리학과 소성 변화의 현실을 존중해야 합니다.
즉각적인 다음 단계는 포장 디자인을 완전히 고정하는 것입니다. 프로젝트 도중에 병 몰드를 변경하지 마십시오. 최종 후보 공급업체에 공식적인 호환성 엔지니어링 검토를 요청하세요. 최종 가격 협상 단계로 넘어가기 전에 이 검토를 실행하세요. 이 논리적 순서는 수년 동안 수익성 있고 중단 없는 생산을 제공할 수 있는 시스템 구매를 보장합니다.
A: 한 자리 수의 샘플을 보내지 마십시오. 여러 제조 로트에서 수천 개의 병과 뚜껑을 제공하는 것이 좋습니다. 공급업체는 종종 다른 금형을 사용합니다. 샘플 크기가 크면 이러한 자연스러운 도구 변형이 노출되어 기계가 실제 생산 공차를 완벽하게 처리할 수 있습니다.
A: 공급업체를 변경하면 나사산 피치와 재료 강성이 변경됩니다. 초기 구매 시에는 유연하고 도구가 필요 없는 전환 시스템을 강조해야 합니다. 새로운 공급업체는 장비 매개변수의 기준을 다시 설정해야 합니다. 새로운 사양에 맞게 토크 설정, 가이드 레일 및 노즐 깊이를 조정해야 합니다.
A: 분류기는 캡 마감과 직접 상호 작용합니다. 진동 분류기는 캡을 튕기는 반면, 원심 분류기는 캡을 회전시킵니다. 섬세하거나 고광택 캡에는 특정 보울 코팅이나 부드러운 취급 각도가 필요합니다. 분류기를 캡 재료와 일치시키지 못하면 적용 전에 심각한 긁힘과 미적 손상이 발생합니다.
