튜브 밀봉 실패는 사소한 기계적 문제 그 이상을 의미합니다. 라인에서 또는 운송 중에 튜브가 누출될 때마다 중요한 수익을 잃게 됩니다. 신뢰할 수 없는 씰은 높은 폐기율, 소매 지불 거절, 제품 무결성 손상 및 심각한 브랜드 손상을 유발합니다.
우리는 일상적인 생산의 현실을 직시해야 합니다. 심지어 최고 수준의 생산 라인도 시간이 지남에 따라 드리프트를 경험합니다. 환경적 요인, 미묘한 자재 배치 변화, 작업자의 불일치 등이 모두 갑작스러운 실패율의 원인이 됩니다.
이 가이드는 공장 관리자와 포장 엔지니어에게 체계적인 진단 체크리스트를 제공합니다. 바닥 누수의 정확한 근본 원인을 식별하는 방법을 배우게 됩니다. 우리는 기존 장비를 교정할 시기와 업그레이드가 적합한 시기를 결정하는 데 도움이 되는 명확한 기준을 설정합니다.
대부분의 테일 씰 누출은 온도-압력-시간(TPT) 방정식의 불균형이나 튜브 재료와 씰링 기술 간의 근본적인 불일치로 인해 발생합니다.
구조화된 "감지-방지-수정"(DPC) 감사는 진단 중단 시간을 최소화하고 운영자 응답을 표준화합니다.
기존 장비는 최신 라미네이트 튜브에 필요한 엄격한 공차를 유지하는 데 어려움을 겪는 경우가 많으므로 대체 튜브 밀봉 방법을 평가하는 것이 작업 확장에 필요한 단계입니다.
고급 기술로 업그레이드하려면 장기적인 OEE(종합 장비 효율성) 이익 및 불량품 감소와 초기 자본 지출을 비교해야 합니다.
운영자는 시각적 증상을 진단 단서로 처리해야 합니다. 실패한 봉인은 무작위로 발생하는 경우가 거의 없습니다. 물리적인 증거가 남습니다. 이 증거를 읽으면 어떤 기계적 매개변수가 사양을 벗어나는지 정확히 확인할 수 있습니다. "감지-방지-수정"(DPC) 방법론 구현은 바로 여기에서 시작됩니다.
다음은 가장 흔한 시각적 결함 4가지입니다. 각 증상이 컴퓨터 설정에 대해 알려주는 내용을 간략하게 설명합니다.
화상 자국 또는 물집: 이 결함은 플라스틱 표면이 갈색으로 타거나 거품이 나는 것처럼 보입니다. 이는 과도한 열 또는 장기간의 체류 시간을 나타냅니다. 플라스틱 폴리머는 완전히 녹지 않고 분해됩니다. 이 증상은 레거시 장비의 열 제어 장치가 오래되었음을 가리키는 경우가 많습니다. 오래된 온도 조절 장치는 온도 스파이크를 효과적으로 조절하지 못합니다.
불완전하거나 '콜드' 씰(쉬운 껍질): 작업자는 이러한 씰을 손으로 쉽게 떼어낼 수 있습니다. 내부 레이어는 접착되지 않았습니다. 이는 온도가 충분하지 않거나 턱 압력이 부족함을 나타냅니다. 라인 속도가 기계의 열 회수 용량을 초과하는 경우에도 발생합니다. 발열체는 사이클 사이에 너무 빨리 냉각됩니다.
비대칭 또는 주름진 압착: 압착 영역에 고르지 않은 선이나 접힌 플라스틱이 보입니다. 이는 열 문제가 아닌 기계적 정렬 문제를 나타냅니다. 이는 일반적으로 부적절한 튜브 방향 메커니즘으로 인해 발생합니다. 홀딩 컵이 마모되거나 씰링 조 압력이 고르지 않으면 주름이 발생합니다. 턱이 고르지 않게 고정되어 재료의 모양이 꼬집어집니다.
봉인에 갇힌 제품(오염): 봉인된 가장자리 내부에 액체나 반죽이 걸린 것을 볼 수 있습니다. 튜브를 너무 많이 채우면 종종 이런 일이 발생합니다. 노즐 높이가 부적절하거나 적하 방지 장치가 작동하지 않아 내부 벽에 제품 잔여물이 남습니다. 기존의 열 밀봉은 제품이 밀봉 영역을 오염시키는 경우 즉시 실패합니다. 기름이나 물은 폴리머의 융합을 방해합니다.
라인 운영자가 이러한 정확한 결함을 인식하도록 교육하십시오. 이러한 현상이 나타나면 즉시 회선을 중지해야 합니다. 조정을 추측하는 것은 스크랩 낭비를 증가시킬 뿐입니다.
시각적 증상을 확인한 후에는 시스템을 체계적으로 감사해야 합니다. 현대식 튜브 충진 및 밀봉 기계는 여러 메커니즘 간의 정확한 상호 작용에 의존합니다. 다른 변수에 영향을 주지 않고 하나의 변수를 조정할 수는 없습니다.

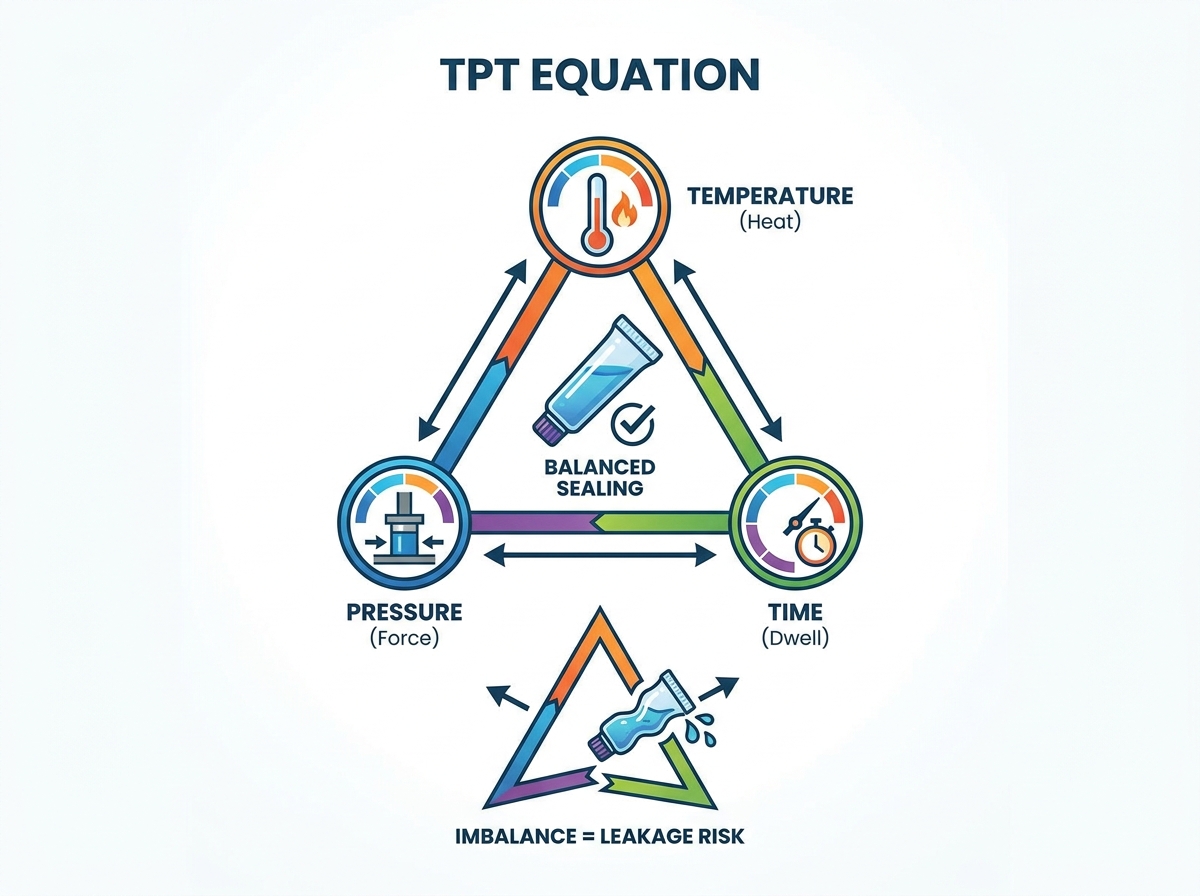

모든 성공적인 열 밀봉에는 온도-압력-시간(TPT) 삼각형 내에서 균형이 필요합니다. 온도를 낮추는 경우 동일한 접착력을 얻으려면 일반적으로 체류 시간이나 압력을 늘려야 합니다. 이러한 세 가지 중요한 매개변수를 체계적으로 감사해야 합니다.
먼저 외부 고온계를 사용하여 턱 표면의 실제 온도를 확인합니다. 제어판의 디지털 판독값만 신뢰하지 마십시오. 둘째, 공압 실린더에 가해지는 압력을 측정합니다. 마지막으로 체류 시간을 확인하십시오. 체류 시간은 턱이 닫힌 상태로 유지되는 정확한 시간(초)입니다. 재료 제조업체의 사양과 일치하는지 확인하십시오.
많은 시설에서는 냉각 주기를 무시합니다. 이것은 일반적인 실수입니다. 냉각 단계에서는 플라스틱 메모리를 설정합니다. 폴리머가 다시 굳기 전에 튜브를 놓으면 씰이 압력을 받아 뒤틀리거나 터져 열립니다.
전체 냉각 루프를 확인해야 합니다. 냉각 블록을 통과하는 물의 유속을 확인하십시오. 여름 성수기 동안 냉각기 온도가 일정하게 유지되는지 확인하십시오. 냉각 조가 핫 튜브 테일과 완전히 평평하게 접촉하는지 확인하십시오.
소모성 부품은 천천히 분해됩니다. 운영자는 열이나 압력을 높여 보상하는 경우가 많으며, 이로 인해 실제 문제가 가려집니다. 매주 이 미니 체크리스트를 살펴보세요.
열화상 카메라를 사용하여 가열 요소의 냉점을 검사합니다.
인증된 외부 프로브에 대해 교정하여 열전대의 정확도를 확인하세요.
공압 실린더 압력 강하를 평가합니다. 밸브 주변의 공기 누출을 들어보십시오.
밀봉 조의 실리콘 또는 테프론 코팅에 찢어지거나 쌓인 부분이 있는지 검사하십시오.
수동 재보정은 작업자의 기술에 크게 좌우됩니다. 일부 작업자는 기계에 대한 "감정"을 가지고 있습니다. 그러나 이러한 부족 지식은 장기적인 일관성에 해를 끼칩니다. 매일 재보정이 필요한 경우 장비는 안정적인 생산에 필요한 안정성이 부족합니다. 지속적인 조정은 기계적 기준선이 수리할 수 없을 정도로 벗어났다는 것을 의미합니다.
때로는 기계가 완벽하게 작동하는 경우도 있습니다. 문제는 재료에 있습니다. 복잡한 재료를 완벽하게 밀봉하기 위해 호환되지 않는 방법을 강요할 수는 없습니다. 대체 포장 사양이 변경되면 튜브 밀봉 방법을 평가하는 것이 필요합니다.
다른 재료는 열을 다르게 흡수합니다. 라미네이트는 단층 플라스틱과 다르게 작동합니다. 하드웨어를 포장에 맞게 정렬해야 합니다.
재료-기술 매핑 매트릭스
튜브 재질 | 최적의 씰링 기술 | 알려진 위험 및 과제 |
|---|---|---|
단층 PE(폴리에틸렌) | 열기 밀봉 | 공기 흐름이 너무 느리면 물집이 생기기 쉽습니다. |
PBL(플라스틱 배리어 라미네이트) | 열기 또는 초음파 | 박리방지를 위해서는 정밀한 온도관리가 필요합니다. |
ABL(알루미늄 배리어 라미네이트) | 고주파/핫 조 | 복사열은 외부 장식용 인쇄물을 쉽게 손상시킬 수 있습니다. |
순수 알루미늄 | 기계적 접기 및 압착 | 금속 피로. 열 밀봉할 수 없습니다. |
열풍 밀봉은 대부분의 단층 플라스틱에 대한 산업 표준을 나타냅니다. 이는 내부 노즐 가열에 의존합니다. 턱이 닫히기 직전에 뜨거운 공기가 튜브 내부를 녹입니다. 이 방법은 매우 효과적이지만 주변 온도에 매우 민감합니다. 정확한 공기 흐름 제어가 필요합니다. 공장의 습도나 온도가 변동하는 경우 공기압을 조정해야 합니다.
핫 조(Hot Jaw)는 보다 전통적인 접근 방식을 제공합니다. 견고한 금속 조가 가열되어 튜브 외부에 직접 눌러집니다. 열은 튜브 벽을 통해 이동하여 내부 층을 녹입니다. 그러나 이 복사열은 큰 위험을 수반합니다. 튜브 내부의 민감한 제제를 쉽게 손상시킬 수 있습니다. 또한 튜브 외부의 미용 마감재를 일상적으로 녹이거나 번지게 합니다.
많은 회사에서는 기계 설정을 변경하지 않고도 갑작스러운 누출 급증을 겪습니다. 왜? 그들은 밀봉 하드웨어를 업데이트하지 않고 지속 가능하거나 더 얇은 라미네이트 튜브로 전환했습니다. 친환경 플라스틱은 녹는 창이 매우 좁기로 악명 높습니다. 기존의 핫 조 시스템은 이러한 최신 라미네이트를 깨끗하게 밀봉할 만큼 빠르게 반응할 수 없습니다. 이러한 불일치는 엄청난 양의 낭비를 발생시킵니다.
재료 불일치 및 제품 오염 문제를 지속적으로 해결하는 경우 표준 열 방법이 해당 라인에 더 이상 사용되지 않을 수 있습니다. 이제 진보된 대안을 살펴볼 때입니다. 초음파 튜브 충전 기계는 기존 포장에서 발견되는 몇 가지 지속적인 문제를 해결합니다.
이 업그레이드를 특정한 고위험 문제에 대한 솔루션으로 구성해야 합니다. 걸쭉한 연고나 헤비 크림 등 점성이 높은 제품을 충전하시나요? 이러한 유체는 종종 노즐을 따라 늘어져 씰 영역을 오염시킵니다. 활성 화장품이나 의약품과 같이 온도에 민감한 제제를 처리하십니까? 뜨거운 턱은 이러한 화합물을 분해할 수 있습니다. 이러한 질문에 "예"라고 대답한다면 초음파 기술은 매우 매력적입니다.
초음파 용착은 기존의 TPT 삼각형 한계를 완전히 무시합니다. 외부 복사열을 사용하지 않습니다. 대신 씰 영역 내부에서 직접 고주파 분자 마찰을 통해 열을 생성합니다. 음향 도구(경적)는 모루에 대해 초당 수천 번 진동합니다.
이러한 내부 마찰은 밀리초 안에 플라스틱 층을 함께 녹입니다. 너무 강하게 진동하기 때문에 실제로 플라스틱이 융합되기 전에 페이스트나 오일과 같은 외부 오염물질을 씰 영역 밖으로 밀어냅니다. 게다가 예열 시간도 전혀 필요하지 않습니다. 전원을 켜면 즉시 작동됩니다.
확장성을 평가할 때 전체 회선 속도에 미치는 영향을 살펴보십시오. 초음파 기계는 열 회복 시간을 없애기 때문에 열기 장치보다 훨씬 빠르게 밀봉됩니다. 지속적으로 가열되는 요소를 유지하지 않기 때문에 에너지 소비가 크게 줄어듭니다. 가장 중요한 것은 스크랩 감소로 마진이 직접적으로 향상된다는 것입니다. 깨끗하고 차가운 외부 씰은 소매점 선반에서 더 잘 보입니다.
업그레이드하기 전에 위험을 인정해야 합니다. 고급 장비에는 눈에 띄는 초기 비용 프리미엄이 있습니다. 또한 초음파 시스템에는 특정 도구가 필요합니다. 다양한 튜브 직경에 맞게 맞춤형 혼과 모루가 필요합니다. 시설에서 매일 15개의 다양한 튜브 크기를 운영하는 경우 전환 비용과 도구 재고를 고려하여 ROI를 신중하게 계산해야 합니다. 결정하기 전에 생산량을 주의 깊게 평가하십시오.
기계를 고치는 일은 전투의 절반에 불과합니다. 수정 사항이 수천 주기에 걸쳐 유지된다는 것을 증명해야 합니다. 표준화된 검증 프로그램은 작은 변동이 대규모 리콜로 이어지는 것을 방지합니다. 품질 보증은 반응적 추측에서 사전 예방적 테스트로 전환되어야 합니다.
현장에서 구현하려면 표준 준수 테스트를 자세히 설명해야 합니다. 육안 검사만으로는 미세 누출을 포착할 수 없습니다. 다음과 같은 물리적 테스트를 구현하세요.
진공 챔버 누출 테스트: 밀봉된 튜브를 물이 채워진 진공 챔버에 담그십시오. 진공을 그립니다. 거품이 꼬리에서 빠져나오면 미세 누출이 있는 것입니다. 이것은 가장 신뢰할 수 있는 바닥 테스트입니다.
파열 압력 테스트: 폭발할 때까지 튜브에 압축 공기를 주입합니다. 테일 씰이 무너지기 전에 튜브 본체가 파열되어야 합니다. 봉인이 먼저 갈라지면 결합 강도가 너무 약한 것입니다.
수동 박리 테스트: 씰에서 스트립을 잘라서 떼어냅니다. 플라스틱은 깨끗하게 벗겨지기보다는 늘어나고 찢어져야 합니다.
배치 매개변수를 부지런히 기록하십시오. 매 실행마다 정확한 온도, 압력 및 라인 속도를 기록하십시오. 추적성은 오류 조사 중에 그 가치를 보여줍니다. 데이터 로깅을 통해 누출이 일주일 동안 느린 기계 드리프트로 인해 발생했는지 또는 공급업체의 빈 튜브 배치가 불량하여 발생했는지 여부를 격리합니다. 데이터가 없으면 공급업체는 항상 장비를 비난할 것입니다.
"부족 지식"에서 벗어나 표준 운영 절차(SOP)에 모든 설정을 문서화하세요. 조정을 위한 엄격한 기준을 설정하세요. 예를 들어, 작업자는 공기압을 5PSI 단위로 조정할 수 있습니다. 그래도 문제가 해결되지 않으면 중지해야 합니다. 그들은 다이얼을 계속 돌릴 수 없습니다. 운영자가 라인을 중단하고 개입을 위해 유지 보수를 요청해야 하는 정확한 시기를 지정하는 명확한 규칙을 설정하십시오.
예상치 못한 누수를 해결하는 것은 별개의 두 가지 경로 프로세스입니다. 현재 하드웨어를 엄격하게 교정하는 것부터 시작해야 합니다. 꼼꼼한 조정으로도 안정성을 확보하지 못하는 경우 전략적 교체를 고려해야 합니다. 최신 생산 목표에 더 이상 부합하지 않는다면 오래된 기술을 고수하지 마십시오.
다음 단계 조치:
다음 생산 교대조에 대해 시각적 및 기계적 DPC 감사를 수행하십시오.
패널 판독뿐만 아니라 외부 측정 도구를 사용하여 TPT 삼각형을 보정하십시오.
현재 튜브 재료의 목록을 작성하여 씰링 하드웨어와의 불일치를 식별하십시오.
제품 오염 문제로 어려움을 겪고 있는 경우 기술 사양 시트를 다운로드하여 초음파 옵션을 평가해 보세요.
A: 미세 누출은 거의 항상 발열체의 차가운 부분이나 씰링 조의 약간의 압력 불균형으로 인해 발생합니다. 턱 정렬에 미세한 틈이 있어도 녹은 플라스틱에 작은 채널이 형성되어 눈에 보이지 않는 누출 경로가 만들어집니다.
A: 모든 교대 근무 시작 시와 전환 후 즉시 밀봉 매개변수를 검증해야 합니다. 또한 엄격한 산업 품질 표준을 준수하는지 확인하기 위해 2시간마다 진공 챔버 점검과 같은 주기적인 간격 테스트를 수행합니다.
A: 아니요. 초음파 기술은 분자 마찰을 이용해 폴리머를 녹입니다. 주로 플라스틱 및 라미네이트 구조용으로 설계되었습니다. 순수 금속 튜브는 이런 방식으로 용접할 수 없습니다. 전통적인 기계적 접기 및 압착 밀봉 방법이 필요합니다.
